Trong hệ thống vận hành của một chiếc thang máy, cáp thang máy được xem là “sợi dây sinh mệnh” quyết định trực tiếp đến sự an toàn của cabin trong suốt quá trình nâng hạ. CAPVINA cung cấp các dòng cáp thép chuyên dụng cho thang máy với nhiều lựa chọn về đường kính, kết cấu, lõi cáp, cấp độ bền và yêu cầu kỹ thuật, phù hợp cho nhiều hệ thống thang máy khác nhau.

Cáp thang máy là gì?

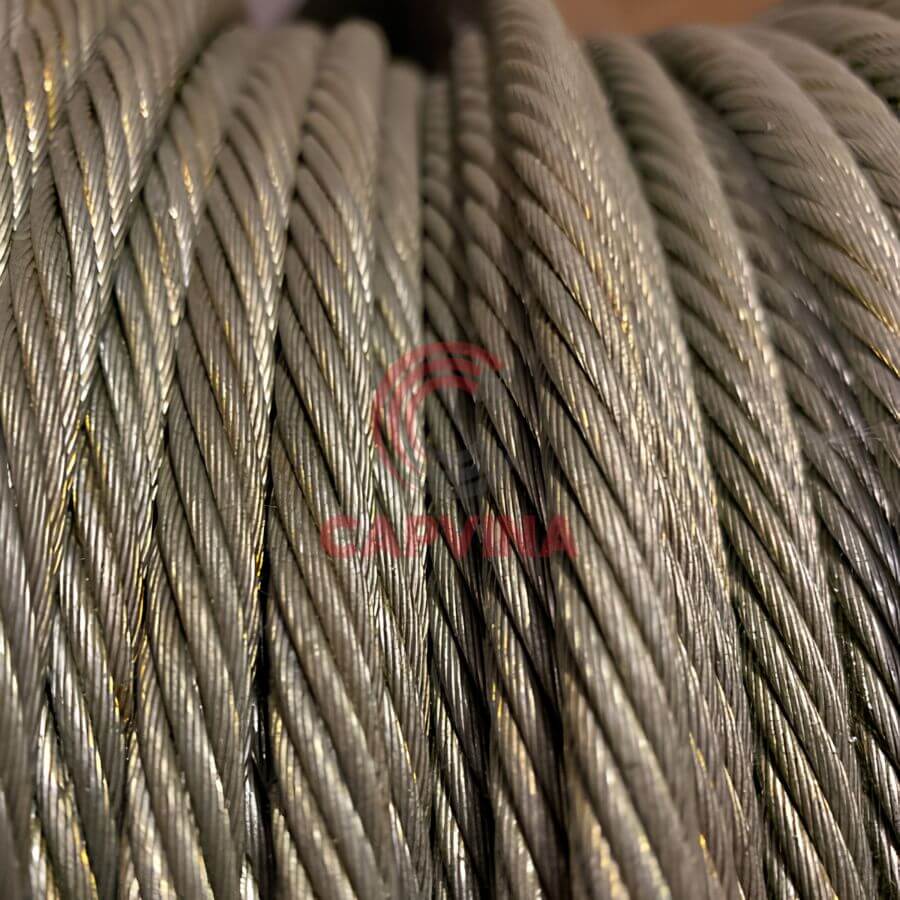

Cáp thang máy (còn gọi là cáp tải thang máy) là bộ phận cơ khí quan trọng, được lắp đặt phía trên cabin và trong giếng thang, có nhiệm vụ kết nối cabin với đối trọng thông qua hệ thống puly và động cơ kéo. Nhờ có cáp thép thang máy, lực kéo từ máy kéo được truyền xuống cabin, giúp thang máy di chuyển lên xuống một cách êm ái, ổn định và an toàn.

Vì phải chịu toàn bộ tải trọng của cabin, hành khách và hàng hóa trong suốt hàng nghìn lượt vận hành mỗi ngày, cáp thép thang máy bắt buộc phải đáp ứng các tiêu chuẩn khắt khe về độ bền kéo, độ đàn hồi và khả năng chống mài mòn.

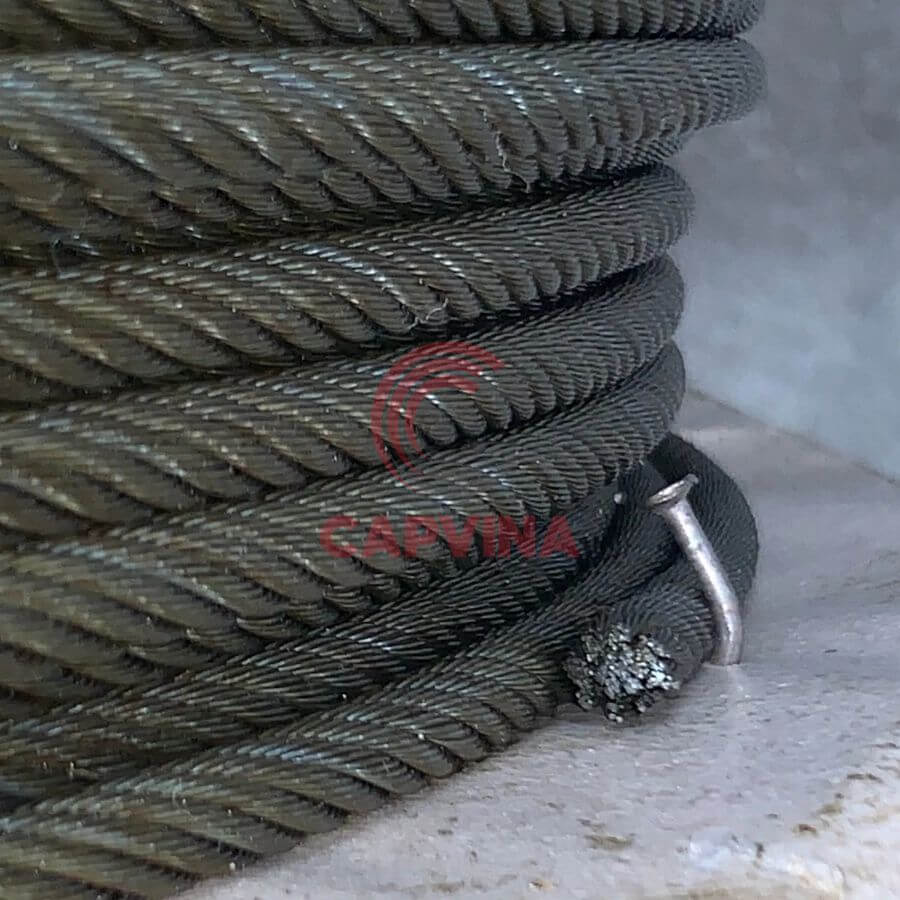

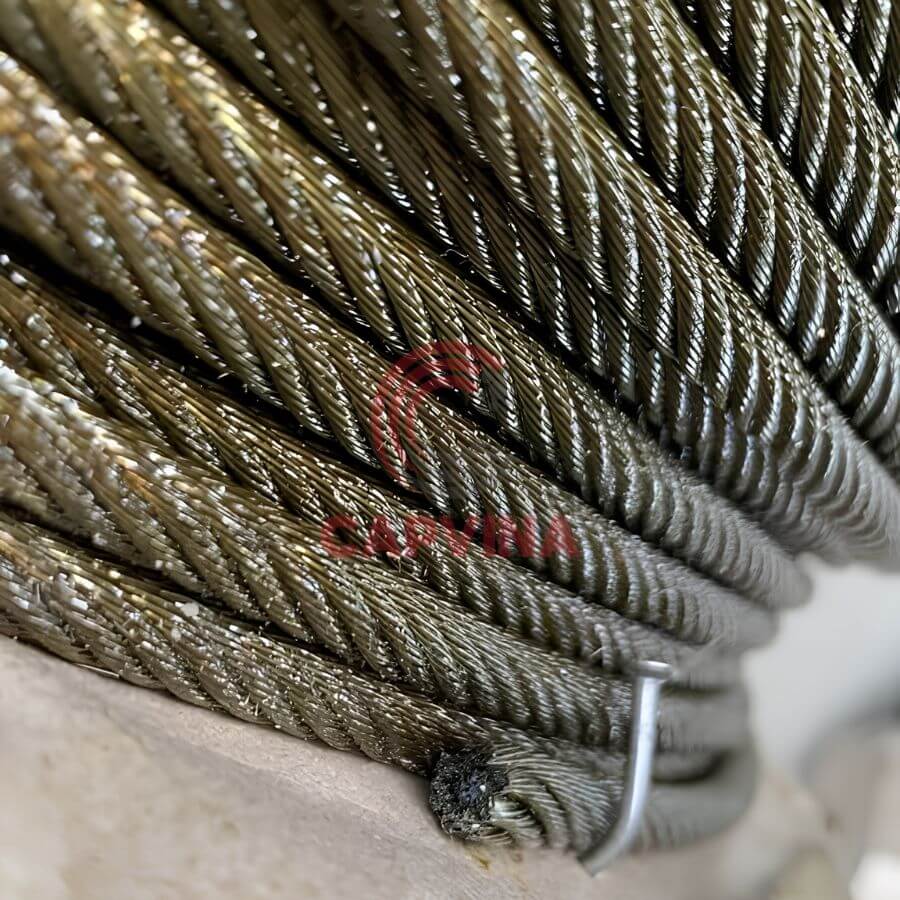

Cấu tạo

Một sợi cáp tải thang máy đạt chuẩn thường gồm các thành phần chính sau:

• Lõi cáp (Core): Có thể là lõi thép hoặc lõi sợi tổng hợp tẩm dầu, giúp giảm ma sát giữa các tao cáp khi hoạt động.
• Tao cáp (Strands): Được bện từ nhiều sợi thép nhỏ, chịu trách nhiệm chính trong việc chịu lực kéo.
• Sợi thép cường độ cao: Thành phần cốt lõi tạo nên khả năng chịu tải, thường đạt độ bền từ 1570 N/mm² đến 1770 N/mm².
• Lớp bọc ngoài: Với dòng cáp thép phủ nhựa, lớp polyme cao cấp bên ngoài giúp bảo vệ sợi thép khỏi bụi bẩn, hơi ẩm và tăng ma sát bám puly.

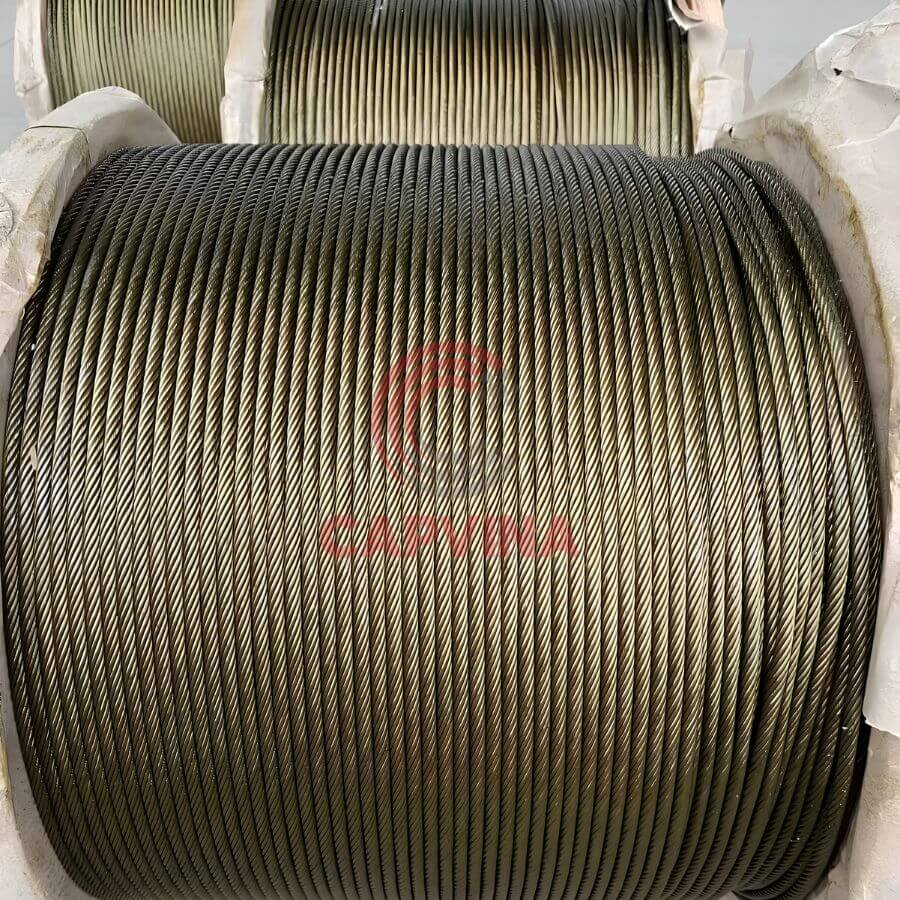

Ưu điểm nổi bật

• Khả năng chịu lực cao: Được chế tạo từ các sợi thép có độ bền tốt, đáp ứng yêu cầu nâng cabin và tải trọng trong quá trình vận hành.
• Chịu uốn lặp tốt: Cáp thường xuyên đi qua puly nên được thiết kế phù hợp với điều kiện làm việc liên tục, hạn chế mỏi cáp.
• Độ mềm dẻo phù hợp: Đặc biệt với các kết cấu nhiều sợi, cáp có khả năng uốn linh hoạt qua puly và rãnh dẫn hướng.
• Kết cấu ổn định: Cấu tạo tao cáp và lõi cáp giúp duy trì hình dạng, hạn chế biến dạng trong quá trình chịu tải.
• Đa dạng lựa chọn: Có các dòng lõi thép IWRC và lõi bố FC, cùng nhiều kết cấu như 8×19(S), 8×19(W), 8×25(F).
• Khả năng làm việc bền bỉ: Phù hợp với hệ thống thang máy vận hành thường xuyên nếu được lựa chọn, lắp đặt và bảo dưỡng đúng yêu cầu kỹ thuật.
• Ứng dụng rộng: Có thể sử dụng cho nhiều hệ thống thang máy tải khách, tải hàng và các thiết bị nâng chuyên dụng.

Các loại cáp thang máy phổ biến

Cáp thang máy trong hình được chia thành 2 nhóm chính: cáp lõi thép và cáp lõi bố (lõi sợi). Mỗi nhóm có nhiều kết cấu khác nhau, phù hợp với từng yêu cầu về tải trọng, độ mềm dẻo và khả năng chịu uốn.

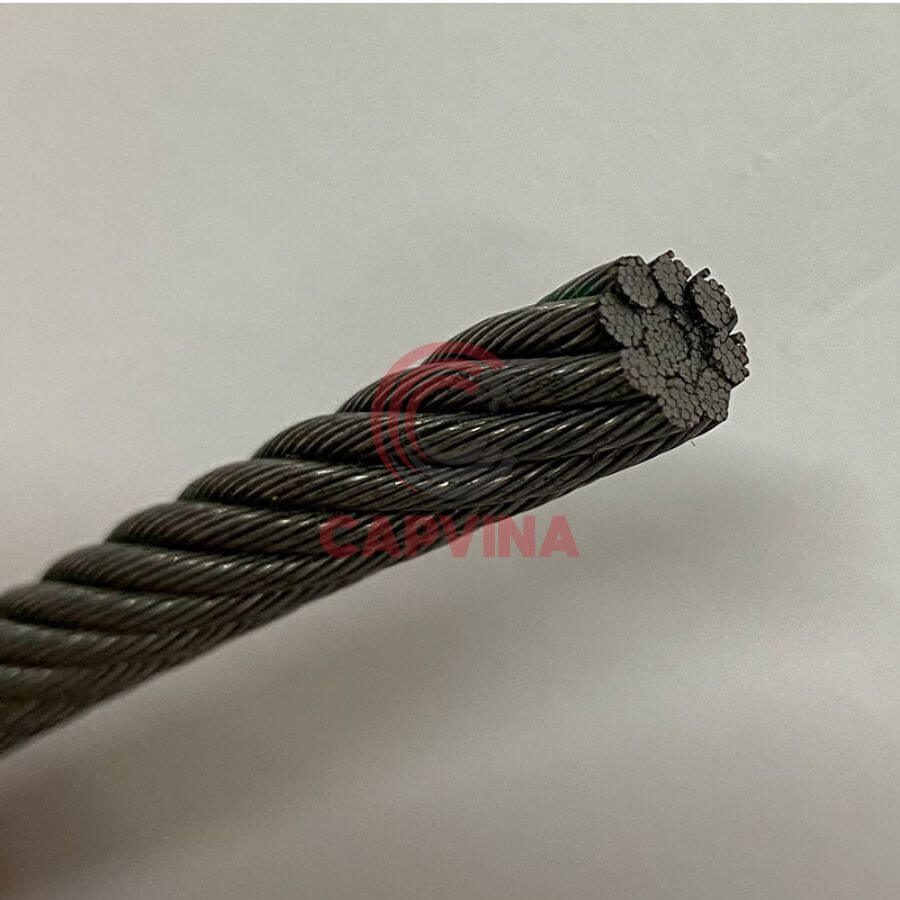

Cáp thang máy lõi thép – IWRC

IWRC (Independent Wire Rope Core) là loại cáp có lõi thép độc lập, giúp tăng khả năng chịu lực và duy trì hình dạng cáp tốt khi làm việc.

Các kết cấu phổ biến trong hình gồm:

• 8 × 19(S) IWRC (1+9+9): gồm 8 tao cáp, mỗi tao có cấu tạo 1 sợi trung tâm + 9 sợi lớp thứ nhất + 9 sợi lớp ngoài. Kết cấu cân bằng giữa độ bền và độ mềm dẻo.
• 8 × 25(F) IWRC (1+6+12): gồm 8 tao, cấu tạo mỗi tao gồm 1 sợi trung tâm + 6 sợi + 12 sợi. Nhiều sợi hơn giúp cáp có độ mềm dẻo tốt hơn.
• 8 × 19(W) IWRC (6+6+6): cấu tạo đặc biệt với các lớp sợi được bố trí đồng đều, giúp cáp có khả năng chịu lực và làm việc ổn định.

Ưu điểm của cáp lõi thép IWRC: khả năng chịu lực tốt, độ ổn định cao và phù hợp với các hệ thống yêu cầu cáp có độ bền cao.

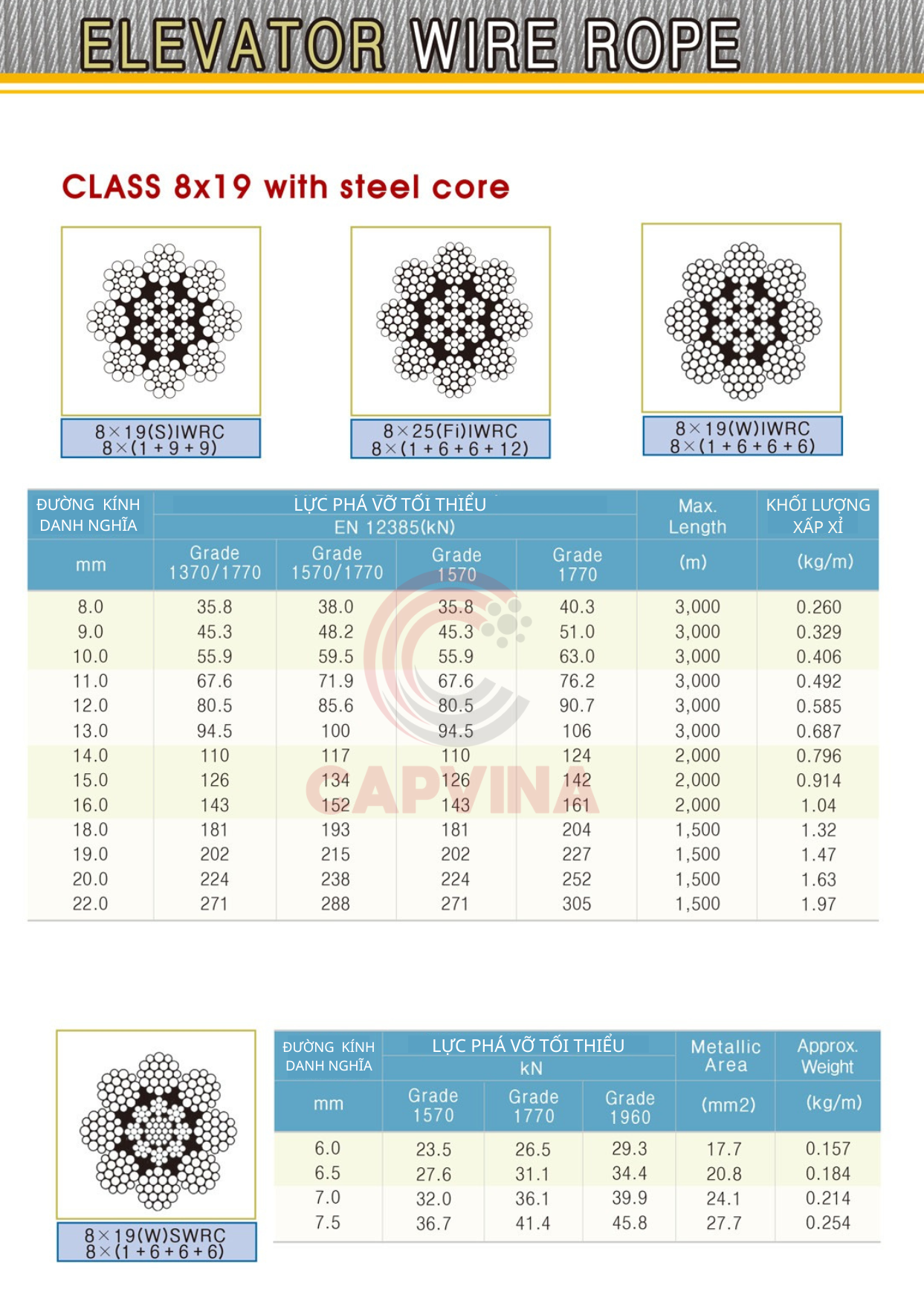

Tham khảo thông số kỹ thuật cáp 8×19 lõi thép:

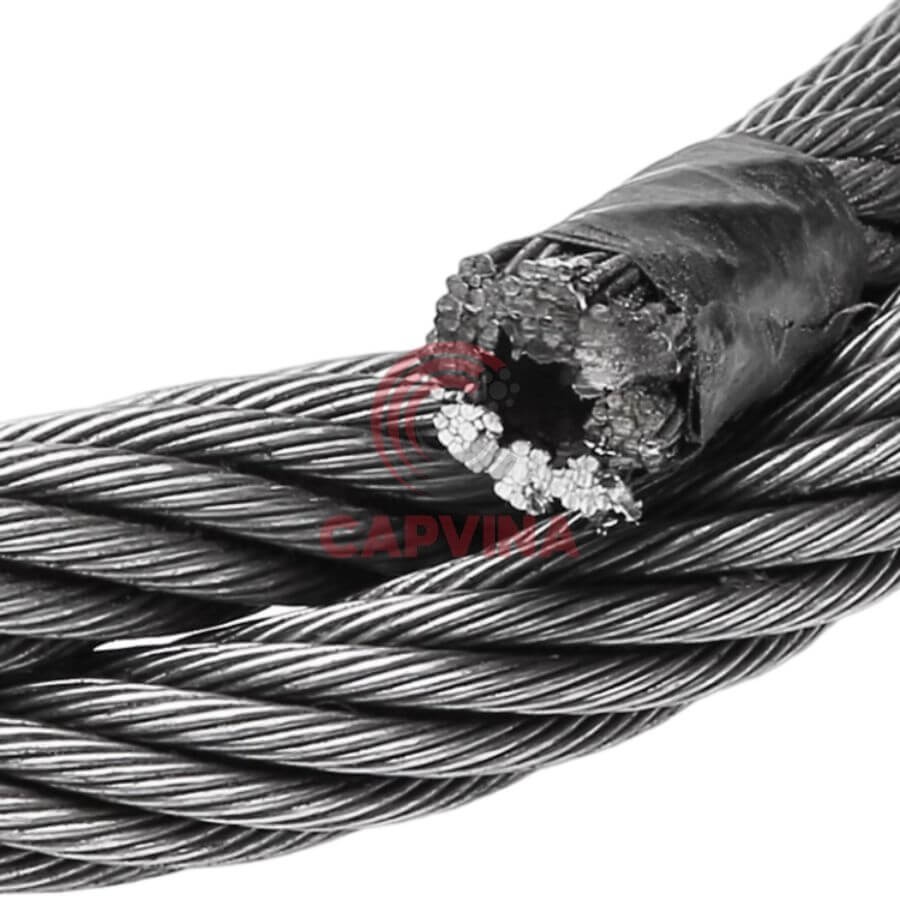

Cáp thang máy lõi bố – FC

FC (Fiber Core) là loại cáp sử dụng lõi sợi tự nhiên hoặc sợi tổng hợp. So với lõi thép, loại cáp này thường có độ mềm dẻo cao và khả năng thích ứng tốt khi làm việc qua puly.

Các kết cấu thể hiện trong hình gồm:

• 8 × 19(S) FC (1+9+9): gồm 8 tao cáp, mỗi tao có cấu tạo 1+9+9. Kết cấu phổ biến, cân bằng giữa độ bền và tính linh hoạt.
• 8 × 25(F) FC (1+6+12): gồm 8 tao, mỗi tao có cấu tạo 1+6+12. Số lượng sợi lớn giúp cáp mềm và linh hoạt hơn.
• 8 × 19(W) FC (6+6+6): gồm 8 tao với kết cấu 6+6+6, cho khả năng làm việc ổn định và phù hợp với những ứng dụng cần độ mềm của cáp.

Ưu điểm của cáp lõi bố FC: độ mềm dẻo tốt, phù hợp với các hệ thống có yêu cầu cáp thường xuyên uốn qua puly và cần hạn chế áp lực tiếp xúc lên rãnh puly.

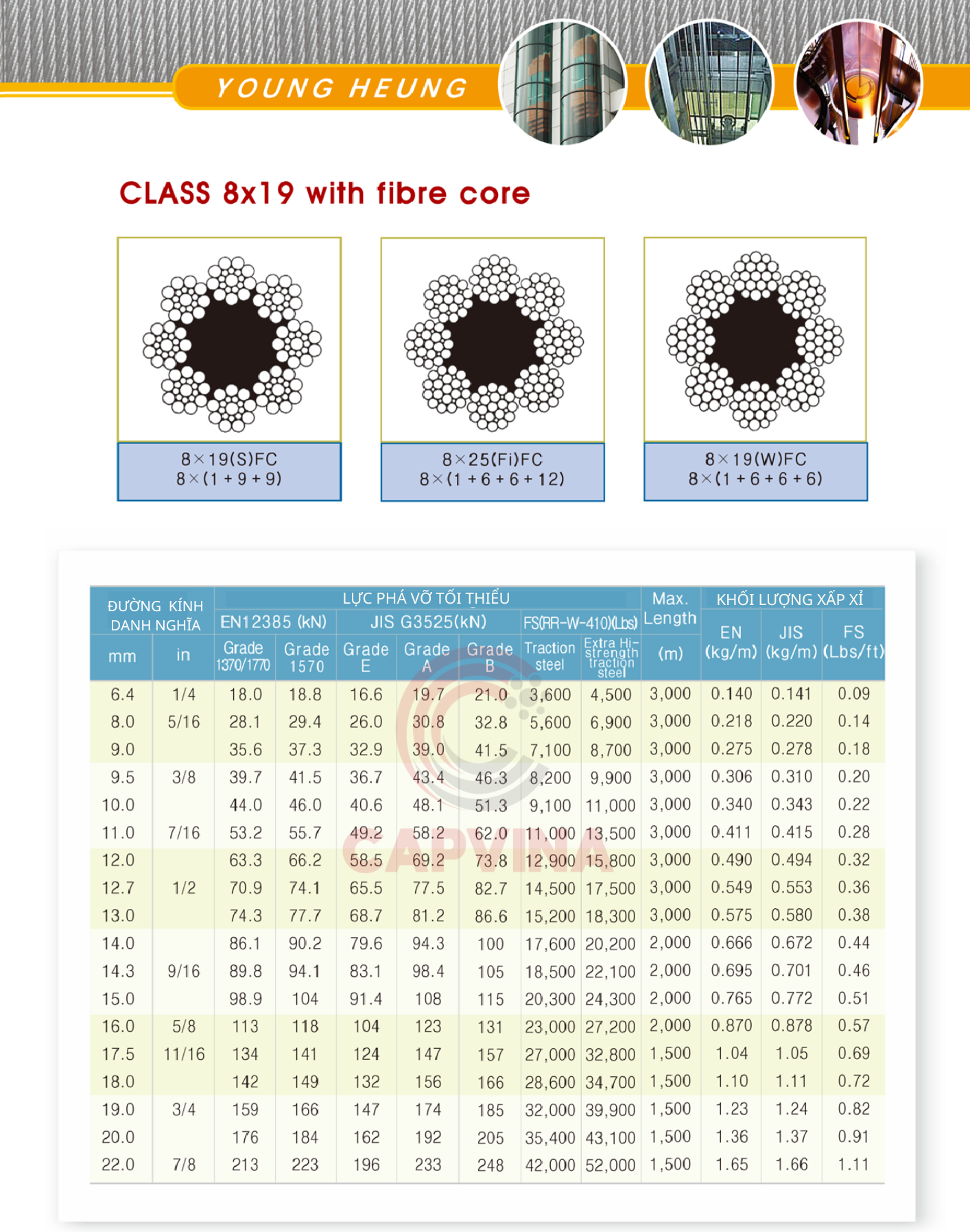

Tham khảo thông số kỹ thuật cáp 8×19 lõi bố:

Tiêu chuẩn cáp dùng cho thang máy

Theo tiêu chuẩn TCVN 7550:2005 áp dụng cho cáp dùng trong thang máy tại Việt Nam, một sợi cáp đạt chuẩn cần đáp ứng:

• Đường kính các sợi thép tròn trong cáp phải đồng nhất.
• Độ bền kéo tối thiểu 1370 N/mm² đối với sợi ngoài và 1770 N/mm² đối với sợi trong (với cáp có độ bền khác nhau).
• Độ dãn dài tối thiểu, khả năng chịu mỏi tốt, đảm bảo độ mềm dẻo khi cuộn qua puly.
• Không xuất hiện dấu hiệu đứt sợi, gỉ sét hoặc biến dạng bất thường trong quá trình sử dụng.

Việc lựa chọn dây cáp thang máy đạt chuẩn không chỉ giúp thang máy vận hành êm ái mà còn là yếu tố then chốt đảm bảo an toàn tuyệt đối cho người sử dụng.

Những yếu tố quyết định chất lượng cáp thang máy

Độ bền kéo

Khả năng chịu lực là một trong những yếu tố quan trọng nhất. Cáp phải có lực kéo đứt phù hợp với tải trọng và hệ số an toàn được yêu cầu trong thiết kế.

Khả năng chịu uốn

Trong quá trình hoạt động, cáp liên tục đi qua puly. Khả năng chịu uốn lặp ảnh hưởng trực tiếp đến tuổi thọ sản phẩm.

Độ mềm dẻo

Cáp có độ mềm phù hợp sẽ làm việc ổn định hơn khi đi qua puly, đồng thời hỗ trợ giảm các tác động không mong muốn trong quá trình vận hành.

Khả năng chống mỏi

Thang máy có thể vận hành với số lượng chu kỳ lớn. Vì vậy, khả năng chống mỏi của cáp là yếu tố quan trọng khi lựa chọn sản phẩm.

Độ ổn định đường kính

Đường kính và hình dạng cáp cần phù hợp với rãnh puly. Sự không phù hợp có thể làm tăng mài mòn và ảnh hưởng đến khả năng làm việc của hệ thống.

Chất lượng lõi cáp

Lõi cáp ảnh hưởng đến độ ổn định kết cấu, độ mềm và đặc tính làm việc của toàn bộ sợi cáp. Tùy ứng dụng có thể lựa chọn lõi sợi hoặc lõi thép theo yêu cầu thiết kế.

Cách lựa chọn cáp thang máy phù hợp

Để lựa chọn đúng sản phẩm, khách hàng nên cung cấp cho nhà cung cấp càng đầy đủ thông tin kỹ thuật càng tốt.

Xác định loại thang máy

Trước tiên cần xác định hệ thống là thang máy tải khách, thang máy tải hàng, thang máy thủy lực hay một cấu hình chuyên dụng khác.

Kiểm tra đường kính cáp

Đường kính phải phù hợp với thiết kế của puly và hệ thống treo. Không nên tự ý tăng hoặc giảm đường kính chỉ vì mục đích giảm chi phí.

Kiểm tra kết cấu cáp

Kết cấu cáp ảnh hưởng đến độ mềm, khả năng chịu uốn, chống mỏi và khả năng tương thích với puly.

Xác định loại lõi

Cần xác định hệ thống yêu cầu lõi sợi, lõi tổng hợp hay lõi thép.

Kiểm tra lực kéo đứt

Lực kéo đứt tối thiểu cần phù hợp với yêu cầu thiết kế và hệ số an toàn của hệ thống.

Xem xét tốc độ và tần suất vận hành

Thang máy có tốc độ cao hoặc tần suất vận hành lớn cần lựa chọn cáp có đặc tính phù hợp với điều kiện làm việc thực tế.

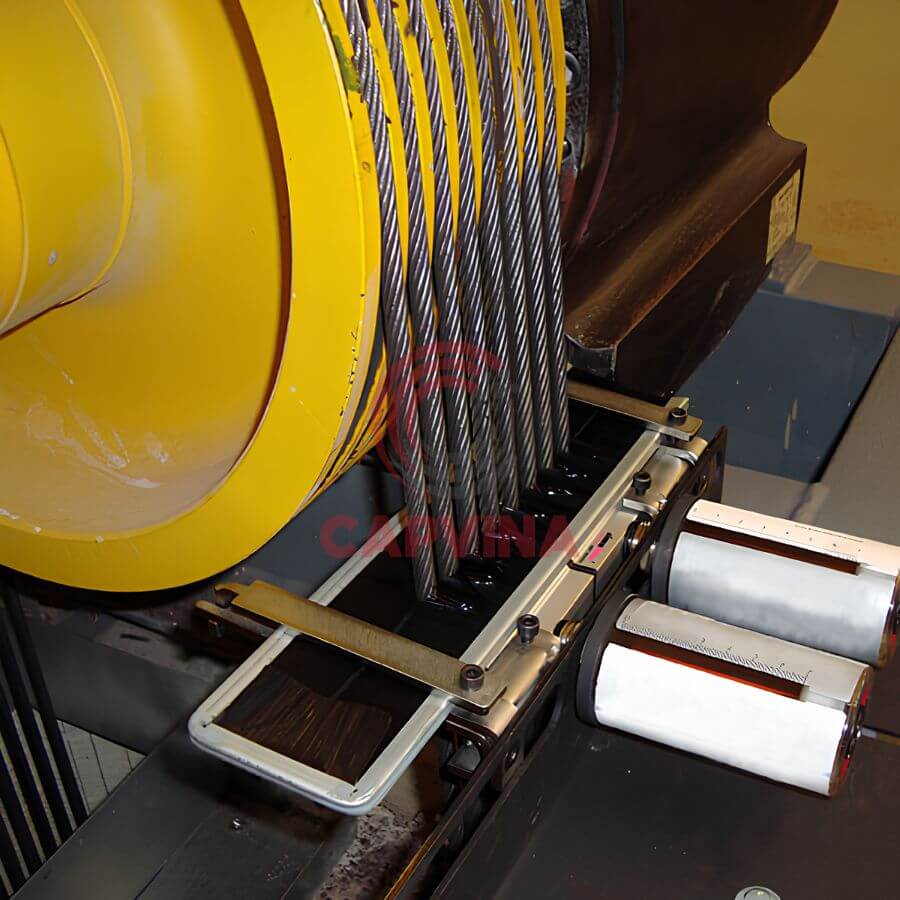

Ứng dụng

Cáp thang máy được sử dụng rộng rãi trong các hệ thống nâng hạ:

• Thang máy tải khách: Sử dụng để nâng, hạ cabin và đối trọng trong các tòa nhà, khách sạn, chung cư, văn phòng.
• Thang máy tải hàng: Đáp ứng nhu cầu vận chuyển hàng hóa, thiết bị và vật tư tại nhà máy, kho xưởng.
• Thang máy gia đình: Sử dụng cho các hệ thống thang máy có tải trọng và tần suất vận hành phù hợp.
• Thang máy công nghiệp: Ứng dụng trong nhà máy, xưởng sản xuất và các công trình yêu cầu vận chuyển theo phương đứng.
• Hệ thống cáp bù: Được sử dụng để hỗ trợ cân bằng tải trọng của hệ thống cáp khi cabin di chuyển.
• Hệ thống governor: Kết hợp với bộ khống chế vượt tốc, phục vụ chức năng an toàn của thang máy.
• Thiết bị nâng hạ chuyên dụng: Có thể được sử dụng trong một số hệ thống nâng có yêu cầu về cáp thép chuyên dụng.

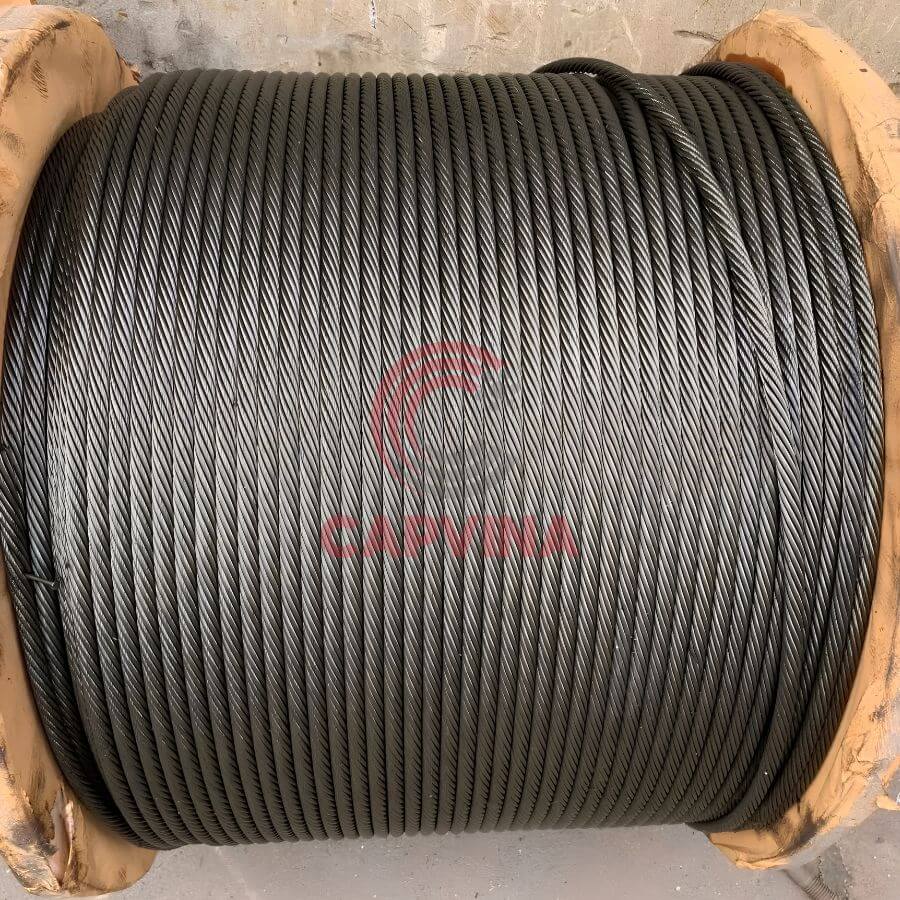

Tham khảo báo giá cáp thang máy

Giá cáp thép thang máy phụ thuộc vào nhiều yếu tố như đường kính, kết cấu cáp, loại lõi, tiêu chuẩn kỹ thuật, chiều dài và số lượng đặt hàng. Vì vậy, để có mức giá phù hợp và chính xác với từng hệ thống thang máy, khách hàng nên cung cấp thông số kỹ thuật cụ thể cho CAPVINA.

CAPVINA sẵn sàng tư vấn quy cách, kiểm tra thông số và gửi báo giá theo nhu cầu thực tế. Liên hệ HOTLINE: 0901.577.139 để được hỗ trợ nhanh chóng và nhận báo giá chi tiết.

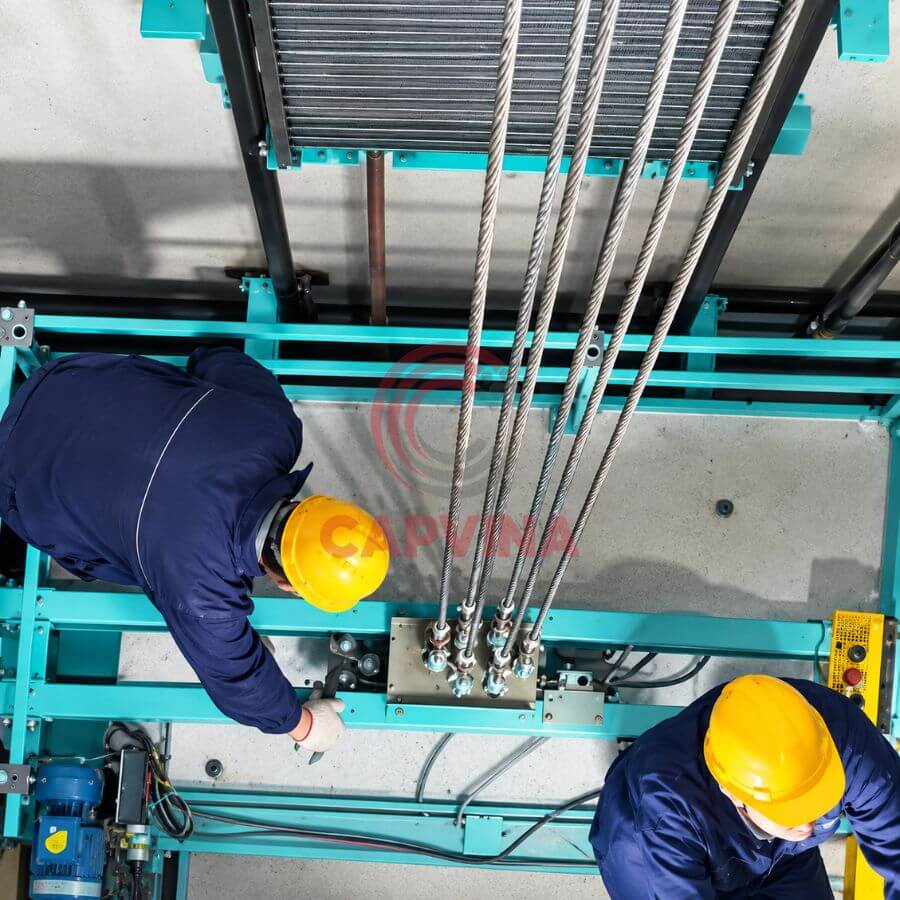

Khi nào cần thay cáp thang máy?

Cáp thang máy cần được kiểm tra định kỳ và thay thế kịp thời khi phát hiện các dấu hiệu sau:

• Xuất hiện nhiều sợi thép bị đứt trên một đoạn cáp ngắn.
• Bề mặt cáp bị gỉ sét, mòn không đều hoặc biến dạng.
• Cáp có tiếng kêu lạ, rung lắc bất thường khi thang máy hoạt động.
• Cáp đã sử dụng vượt quá thời gian khuyến nghị của nhà sản xuất (thường 3 – 5 năm tùy tần suất sử dụng).

Việc trì hoãn thay dây cáp cho thang máy khi đã có dấu hiệu hư hỏng tiềm ẩn rủi ro mất an toàn rất lớn, vì vậy đơn vị quản lý tòa nhà nên có kế hoạch bảo trì, kiểm tra định kỳ theo đúng khuyến cáo kỹ thuật.

Mua cáp thang máy chất lượng ở đâu?

Khi lựa chọn cáp thang máy, khách hàng nên ưu tiên đơn vị có kinh nghiệm về cáp thép, cung cấp sản phẩm đúng quy cách và có khả năng tư vấn theo từng loại thang máy. CAPVINA hiện cung cấp nhiều dòng cáp như cáp phi 8, phi 10, phi 12 và cáp 8×19, đáp ứng nhu cầu thay thế, bảo trì và lắp đặt hệ thống thang máy.

Vì sao nên mua cáp thang máy tại CAPVINA?

• Sản phẩm đa dạng: Có nhiều quy cách cáp thép thang máy, thuận tiện lựa chọn theo yêu cầu kỹ thuật.
• Kiểm soát chất lượng: Cáp thép được kiểm tra trước khi cung cấp, hướng đến yêu cầu an toàn và độ ổn định trong quá trình sử dụng.
• Tư vấn đúng nhu cầu: Đội ngũ có kinh nghiệm trong lĩnh vực cáp thép và vật tư nâng hạ, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp.
• Nguồn hàng ổn định: CAPVINA có hệ thống kho và xưởng gia công tại nhiều khu vực, hỗ trợ đáp ứng đơn hàng và tiến độ giao hàng.
• Giao hàng toàn quốc: Hỗ trợ cung cấp cáp thép cho khách hàng tại nhiều tỉnh thành.
• Báo giá minh bạch: Giá được tư vấn dựa trên đường kính, cấu tạo, số lượng và yêu cầu cụ thể của từng đơn hàng.

Nếu bạn đang cần mua cáp thép, hãy liên hệ CAPVINA để được tư vấn quy cách và báo giá phù hợp.
