Tời neo là thiết bị quan trọng giúp thu, thả và kiểm soát neo trên tàu thủy, xà lan. Tùy nhu cầu sử dụng, tời có thể dùng cáp thép hoặc xích neo, với các loại truyền động như điện, thủy lực, máy nổ hoặc quay tay. CAPVINA cung cấp các dòng tời kéo neo đa dạng, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với yêu cầu vận hành và điều kiện thực tế.

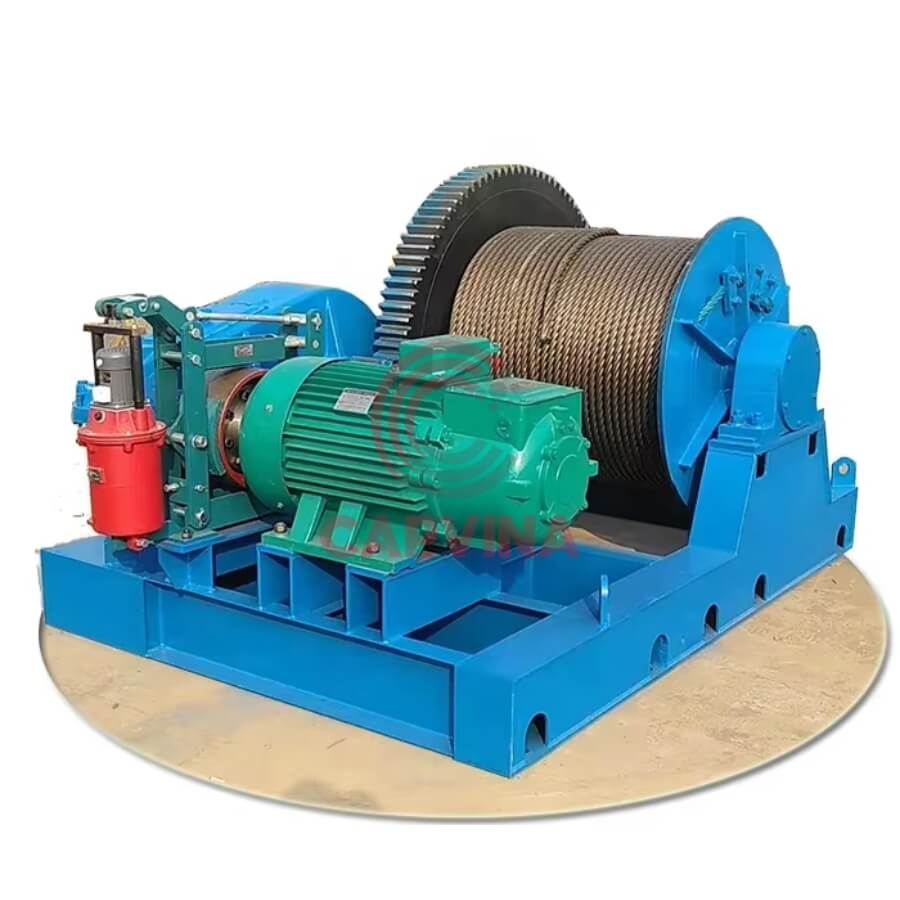

Tời neo là gì?

Tời neo là thiết bị cơ khí hoặc cơ điện dùng để thả, thu và kiểm soát neo cùng hệ thống liên kết với neo trên tàu thủy, xà lan và các phương tiện hoạt động trên sông, biển.

Tùy theo hệ thống neo được sử dụng, tời có thể làm việc với:

• Xích neo
• Cáp thép
• Dây neo phù hợp với thiết kế của thiết bị

Đối với hệ thống sử dụng xích neo, tời thường được trang bị bánh xích neo (gypsy hoặc wildcat). Bánh xích có các rãnh phù hợp với kích thước và hình dạng mắt xích để dẫn hướng và truyền lực kéo.

Đối với hệ thống sử dụng cáp thép, tời thường sử dụng tang cuốn để cuốn, nhả và chứa cáp. Theo yêu cầu thiết kế, tang cần có khả năng chứa đủ chiều dài cáp được sử dụng trong hệ thống neo.

Hệ thống kéo neo có thể được dẫn động bằng động cơ điện, hệ thống thủy lực hoặc tay quay. Loại truyền động được lựa chọn dựa trên tải trọng, lực kéo yêu cầu, loại phương tiện, nguồn năng lượng sẵn có và điều kiện vận hành.

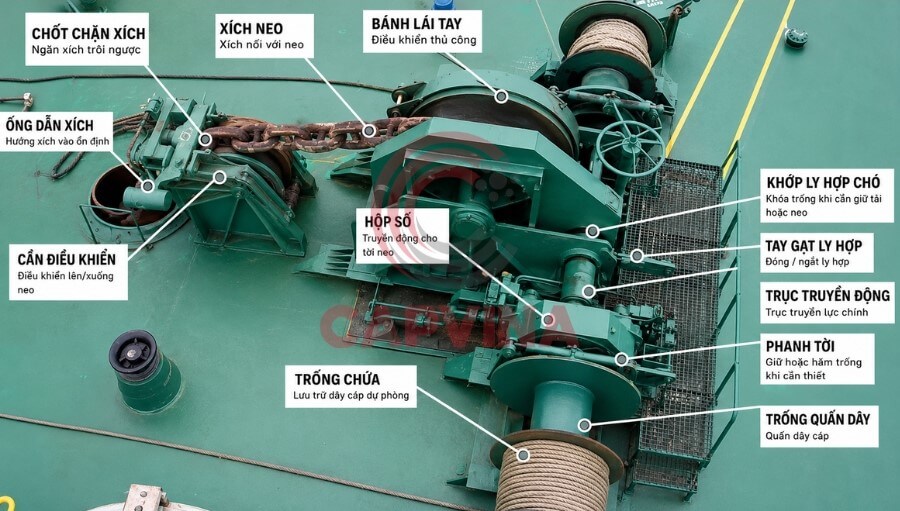

Cấu tạo hệ thống tời kéo neo

Một hệ thống tời kéo neo hoàn chỉnh không chỉ bao gồm thân tời mà gồm nhiều bộ phận phối hợp với nhau để tạo lực kéo, truyền động và kiểm soát quá trình thu thả neo.

Tùy từng thiết kế, thiết bị thường gồm các bộ phận chính:

• Tang tời: Bộ phận dùng để cuốn và nhả cáp thép. Số lượng tang có thể là một hoặc nhiều tang tùy thiết kế.
• Bánh xích neo: Dùng cho hệ thống kéo neo bằng xích, có các rãnh phù hợp để ăn khớp và kéo xích.
• Cáp thép hoặc xích neo: Là bộ phận liên kết với neo và truyền lực kéo từ tời đến neo.
• Bộ phận truyền động: Truyền lực từ nguồn động lực đến tang tời hoặc bánh xích, có thể gồm trục, bánh răng hoặc hộp giảm tốc tùy thiết kế.
• Phanh và ly hợp: Hỗ trợ kiểm soát, dừng, giữ và đóng/ngắt truyền động trong quá trình vận hành.
• Khung và bệ tời: Là kết cấu dùng để lắp đặt, liên kết và chịu lực cho toàn bộ thiết bị.
• Bộ phận tạo động lực: Tùy từng loại tời có thể là động cơ điện, động cơ thủy lực, động cơ diesel/máy nổ hoặc tay quay.
• Hệ thống điều khiển: Có thể là công tắc, tay điều khiển, van thủy lực hoặc cơ cấu điều khiển bằng tay.

Lưu ý: Không phải tất cả các loại đều có đầy đủ các bộ phận trên. Ví dụ:

• Tời kéo cáp neo : Chủ yếu sử dụng tang tời + cáp thép.
• Thiết bị kéo xích neo : Sử dụng bánh xích neo + xích neo.
• Tời điện: Động lực chính là động cơ điện.
• Tời thủy lực: Sử dụng động cơ thủy lực kết nối với hệ thống dầu và đường ống thủy lực.
• Tời máy nổ: Sử dụng động cơ diesel hoặc động cơ đốt trong làm nguồn động lực.
• Tời quay tay: Sử dụng tay quay kết hợp hệ thống bánh răng truyền lực, không cần động cơ.

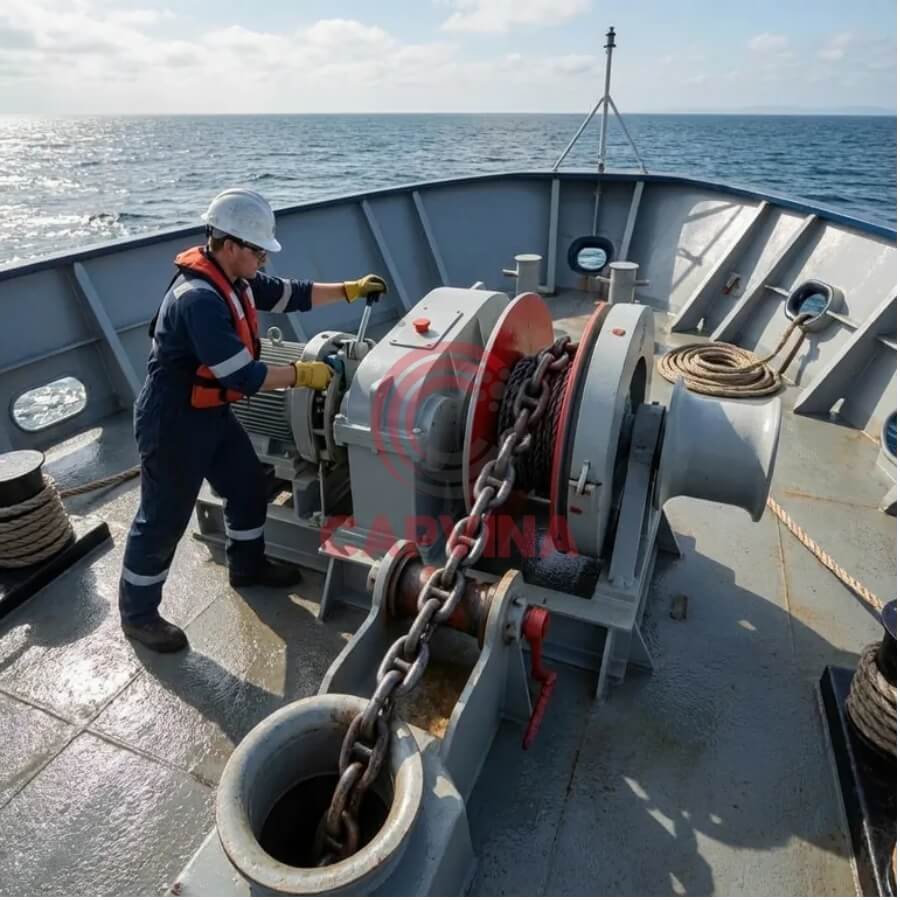

Nguyên lý hoạt động

Nguyên lý hoạt động của tời neo là chuyển đổi năng lượng từ nguồn truyền động thành chuyển động quay, sau đó truyền lực đến bánh xích hoặc tang cuốn để thu và thả neo.

Nguyên lý kéo neo

Quá trình hoạt động cơ bản như sau:

Nguồn động lực → Hệ thống truyền động → Ly hợp → Bánh xích neo hoặc tang cuốn → Xích/cáp neo → Neo

Khi thực hiện kéo neo, nguồn động lực được kích hoạt. Động cơ điện hoặc động cơ thủy lực tạo chuyển động quay, sau đó mô-men xoắn được truyền qua hệ thống truyền động đến bộ phận làm việc.

• Với tời kéo xích neo, bánh xích quay và kéo xích neo.
• Với tời kéo cáp neo, tang cuốn quay để thu cáp.

Khi neo được kéo lên, xích hoặc cáp được thu dần theo hệ thống dẫn hướng và neo trở về vị trí cất giữ.

Nguyên lý thả neo

Khi thả neo, hệ thống truyền động và cơ cấu điều khiển hoạt động theo thiết kế của từng loại tời để nhả xích hoặc cáp.

Người vận hành kiểm soát quá trình thả thông qua hệ thống điều khiển, ly hợp và phanh. Xích hoặc cáp được nhả theo tốc độ phù hợp với điều kiện vận hành.

Phanh đóng vai trò kiểm soát chuyển động và tốc độ nhả. Sau khi đạt chiều dài xích hoặc cáp cần thiết, hệ thống được đưa về trạng thái giữ theo thiết kế vận hành của thiết bị. Các quy trình cụ thể có thể khác nhau đáng kể giữa các model và nhà sản xuất.

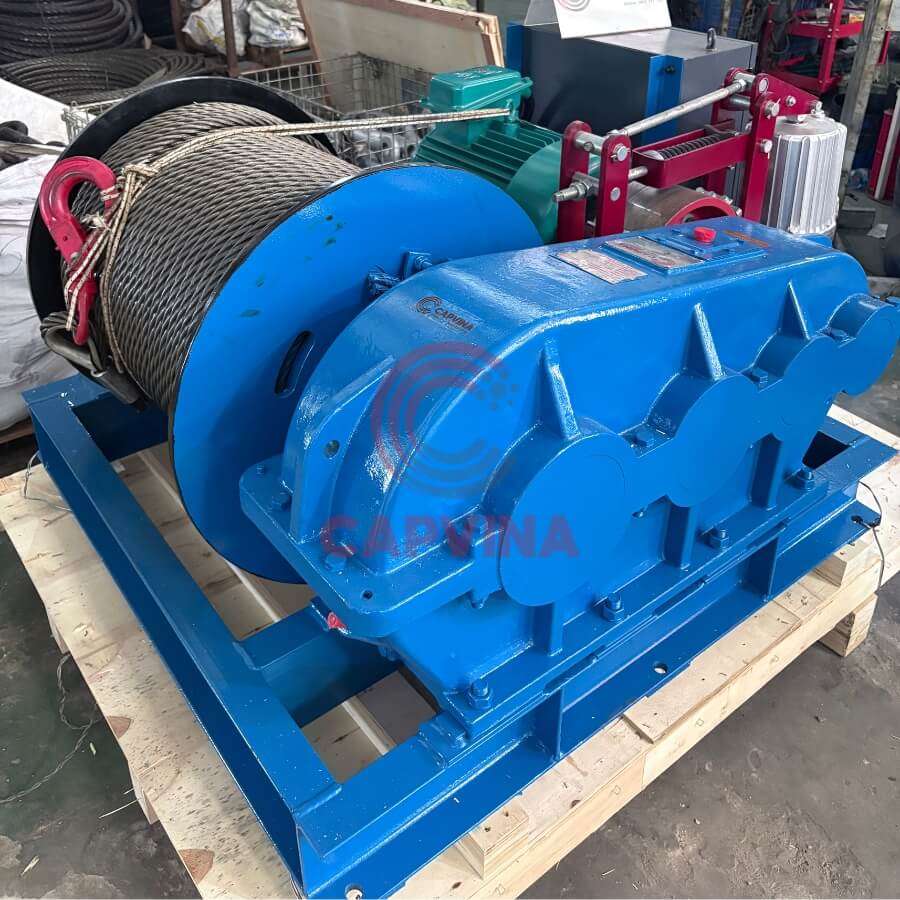

Ưu điểm

Giảm sức lao động thủ công

Hỗ trợ thay thế hoặc giảm đáng kể công sức cần thiết để kéo neo, đặc biệt đối với hệ thống sử dụng neo, xích hoặc cáp có khối lượng lớn.

Tăng hiệu quả thu và thả neo

Hệ thống truyền động giúp quá trình vận hành được thực hiện chủ động và ổn định hơn so với việc kéo hoàn toàn bằng sức người.

Phù hợp với nhiều loại hệ thống neo

Tời có thể được thiết kế để sử dụng:

• Xích neo
• Cáp thép
• Cấu hình kết hợp bánh xích và tang cuốn

Đa dạng phương thức truyền động

Khách hàng có thể lựa chọn:

• Dòng tời dẫn động điện
• Tời thủy lực
• Tời quay tay

Tùy theo loại tàu, xà lan, tải trọng và nguồn năng lượng sẵn có.

Có thể lựa chọn nhiều cấu hình

Tời neo có thể được thiết kế với các cấu hình như:

• Một bánh xích
• Hai bánh xích
• Một tang cuốn
• Hai tang cuốn
• Bánh xích kết hợp tang cuốn

Hỗ trợ kiểm soát quá trình vận hành

Các cơ cấu như phanh, ly hợp và hệ thống điều khiển giúp kiểm soát việc thu, thả và dừng hệ thống theo thiết kế của từng tời.

Các loại tời neo

Tời có thể được phân loại theo phương thức truyền động, kiểu bố trí và loại vật liệu sử dụng để kéo neo. Tùy nhu cầu sử dụng, cùng một thiết bị có thể có nhiều đặc điểm kết hợp.

Phân loại theo phương thức truyền động

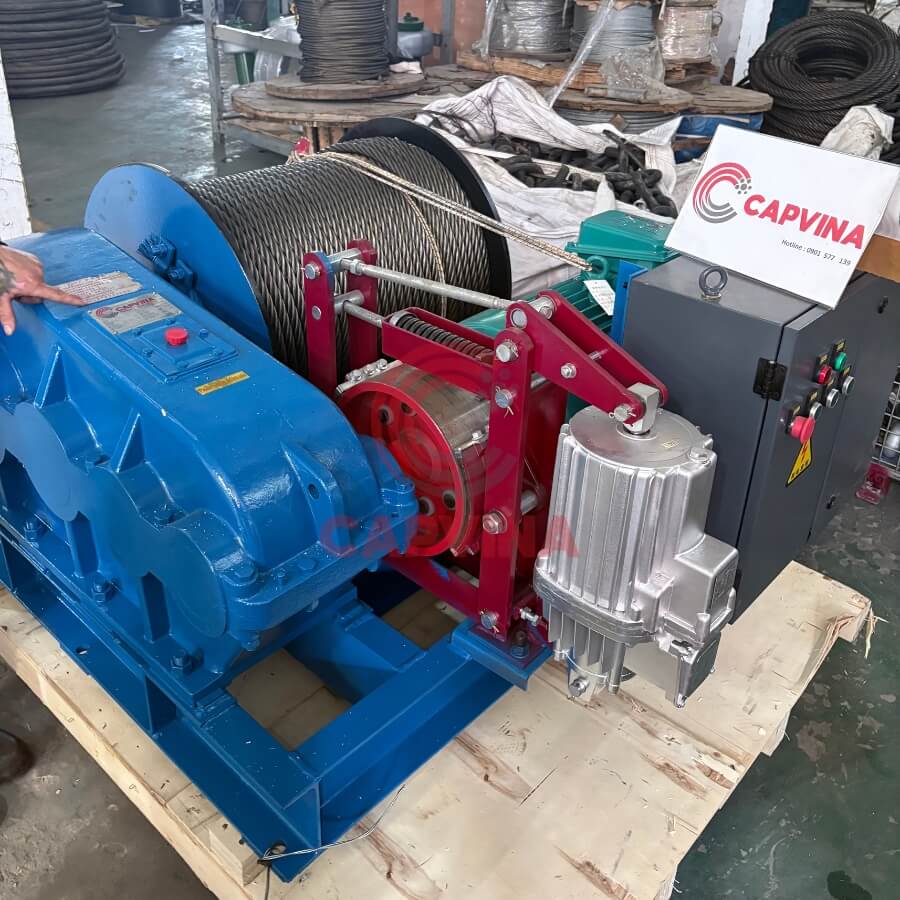

Tời neo điện

Sử dụng động cơ điện làm nguồn động lực, truyền chuyển động đến tang cuốn hoặc bánh xích để thực hiện quá trình thu và thả neo.

Loại này phù hợp với tàu hoặc phương tiện đã có nguồn điện phù hợp. Tời điện thường có kết cấu gọn, dễ vận hành và thuận tiện trong việc điều khiển.

Tham khảo thông số lựa chọn tời neo điện:

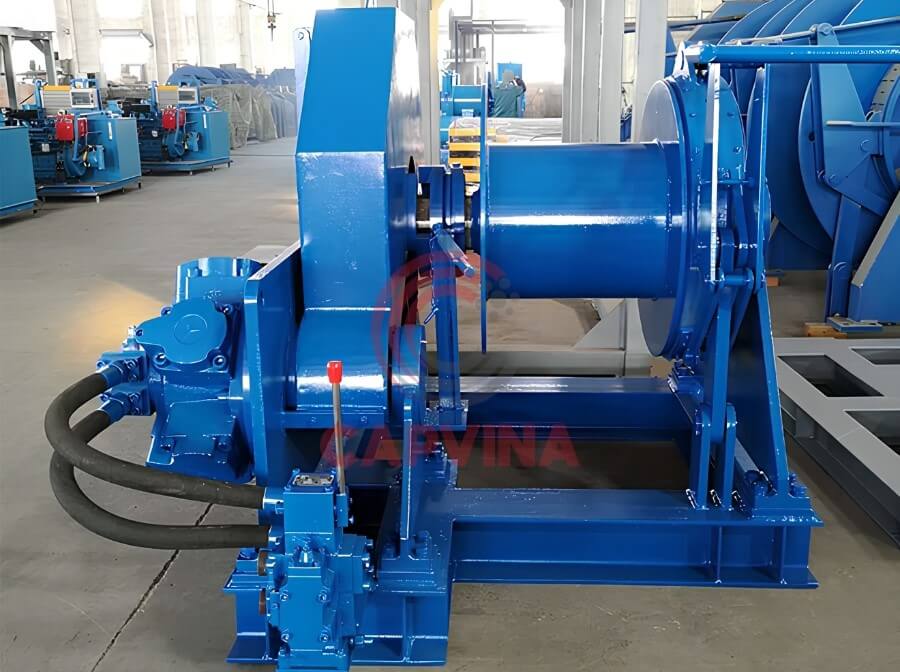

Tời neo thủy lực

Là thiết bị sử dụng năng lượng của dầu thủy lực có áp suất để tạo chuyển động và lực kéo. Hệ thống thường gồm nguồn thủy lực, đường ống dẫn dầu, van điều khiển và động cơ thủy lực, sau đó truyền mô-men xoắn đến tang cuốn hoặc bánh xích neo.

Nhờ khả năng tạo mô-men xoắn lớn, loại này phù hợp với các hệ thống yêu cầu lực kéo cao và làm việc liên tục.

Đặc điểm:

• Sử dụng hệ thống dầu và đường ống thủy lực
• Khả năng tạo lực kéo lớn
• Mô-men xoắn cao
• Có thể điều chỉnh và kiểm soát chuyển động theo thiết kế hệ thống
• Phù hợp với tàu, xà lan và các ứng dụng có tải trọng lớn

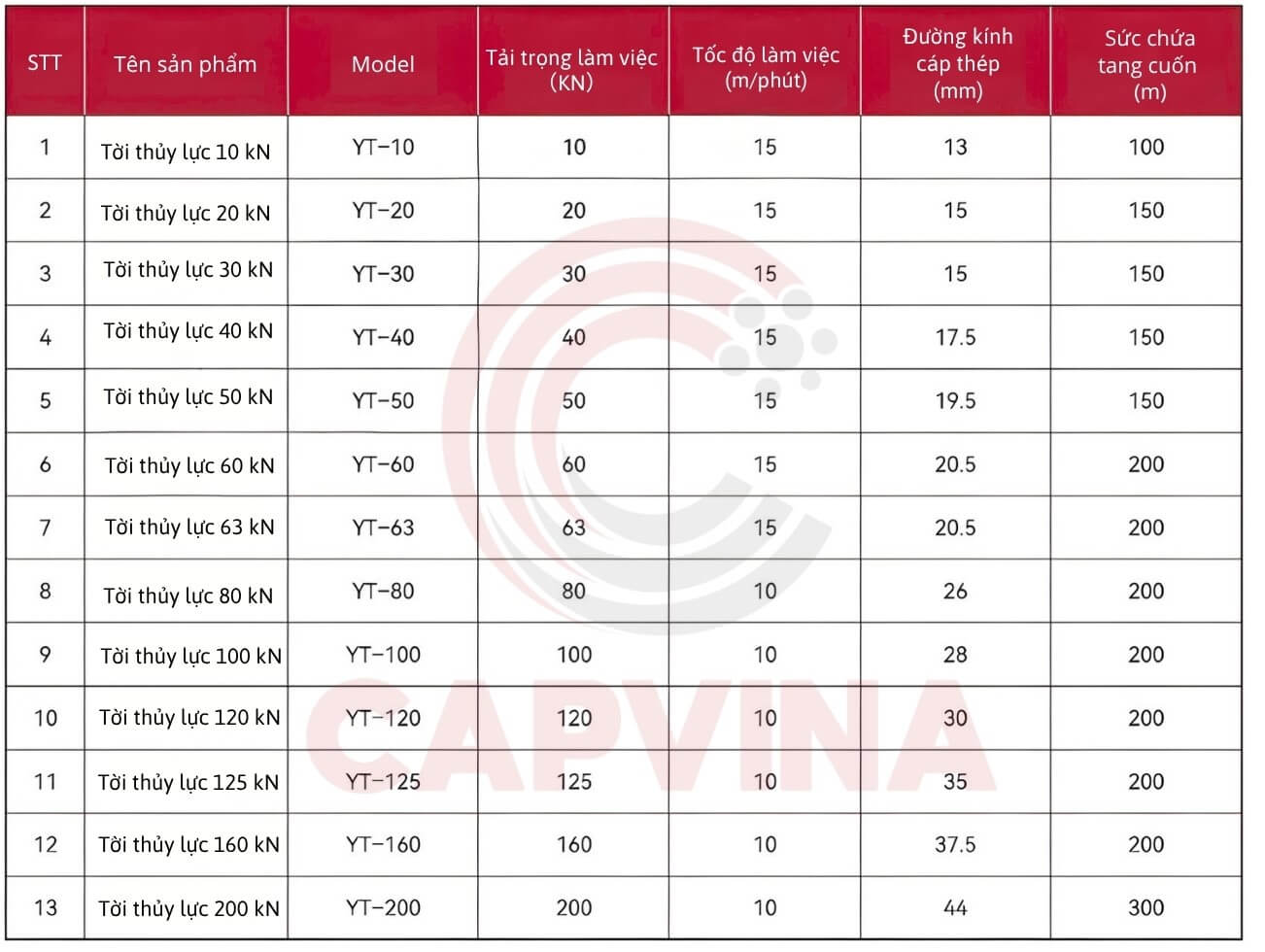

Tham khảo thông số lựa chọn tời neo thủy lực:

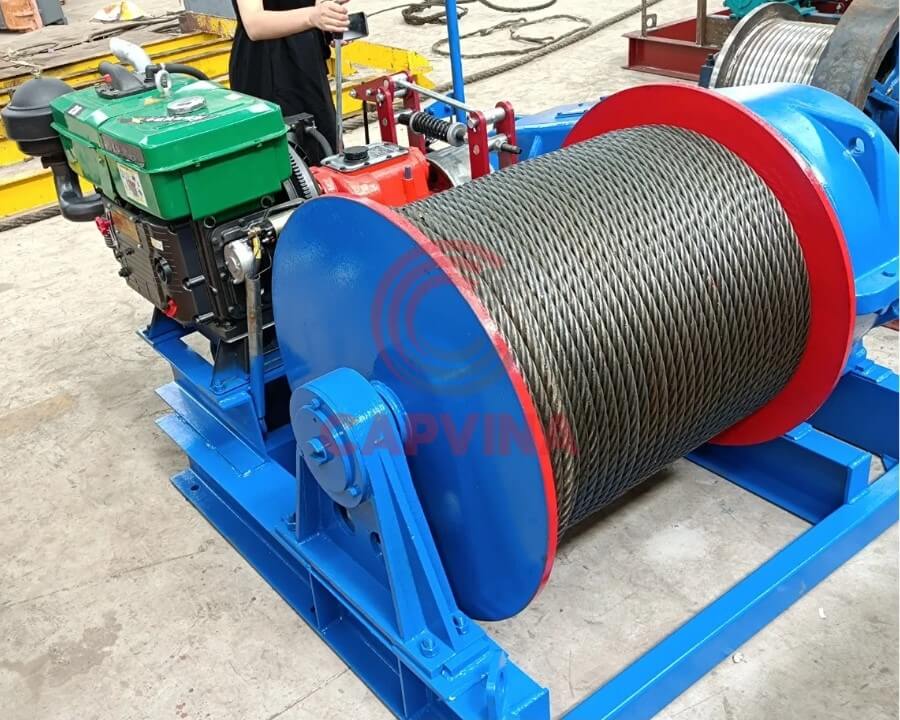

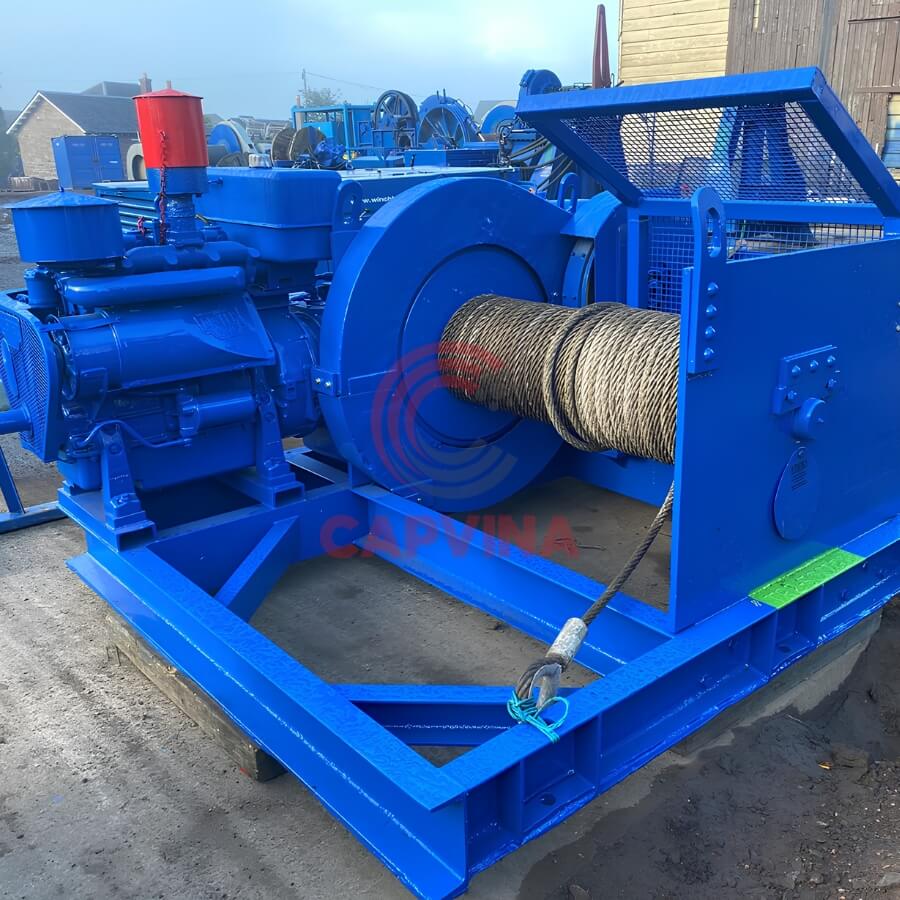

Tời neo máy nổ – Tời diesel

Sử dụng động cơ đốt trong làm nguồn động lực để kéo neo.

Loại này phù hợp với những vị trí cần nguồn động lực độc lập hoặc không thuận tiện sử dụng hệ thống điện và thủy lực.

Ưu điểm:

• Không phụ thuộc trực tiếp vào nguồn điện
• Chủ động nguồn động lực
• Lực kéo phù hợp với nhiều nhu cầu sử dụng
• Phù hợp cho tàu, xà lan và các vị trí làm việc độc lập

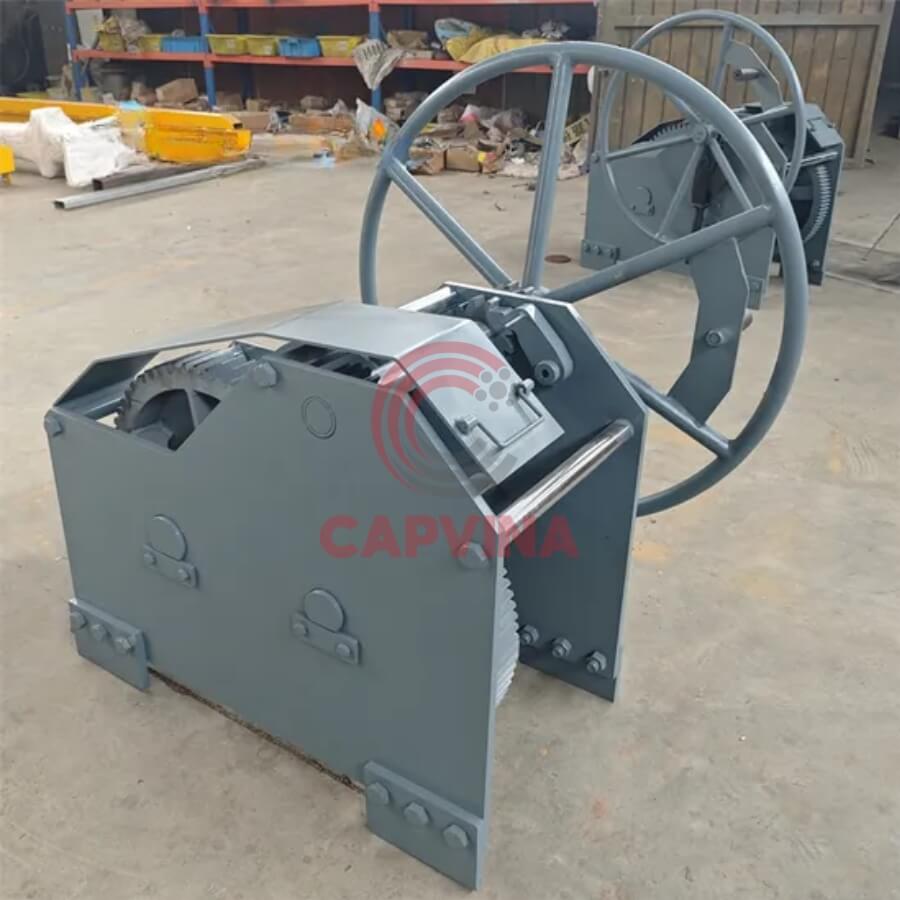

Tời neo quay tay

Là loại tời cơ, sử dụng sức người thông qua tay quay và hệ thống bánh răng để tạo lực kéo.

Loại này có kết cấu đơn giản, không cần động cơ điện, hệ thống thủy lực hoặc động cơ diesel. Tuy nhiên, khả năng kéo phụ thuộc vào thiết kế và lực vận hành nên hiện nay thường phù hợp với nhu cầu tải nhỏ hoặc các ứng dụng đơn giản.

Đặc điểm:

• Vận hành bằng tay
• Không cần nguồn điện hoặc dầu thủy lực
• Cấu tạo đơn giản
• Dễ lắp đặt
• Phù hợp với tải trọng và quy mô sử dụng nhỏ

Phân loại theo kiểu bố trí

Tời neo đứng

Có trục và cơ cấu làm việc được bố trí theo phương thẳng đứng. Thiết kế này thường phù hợp với một số vị trí lắp đặt có yêu cầu bố trí thiết bị theo không gian boong và kết cấu của phương tiện.

Tùy cấu hình, loại này có thể sử dụng:

• Xích neo
• Cáp thép
• Dẫn động điện
• Dẫn động thủy lực

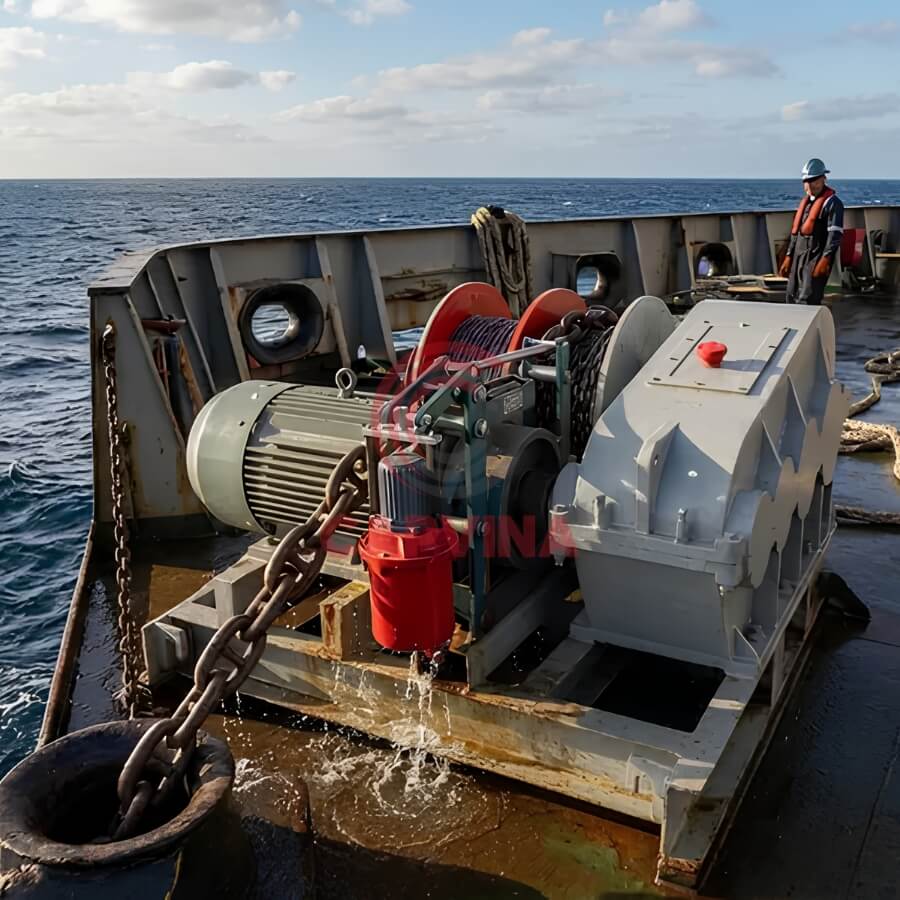

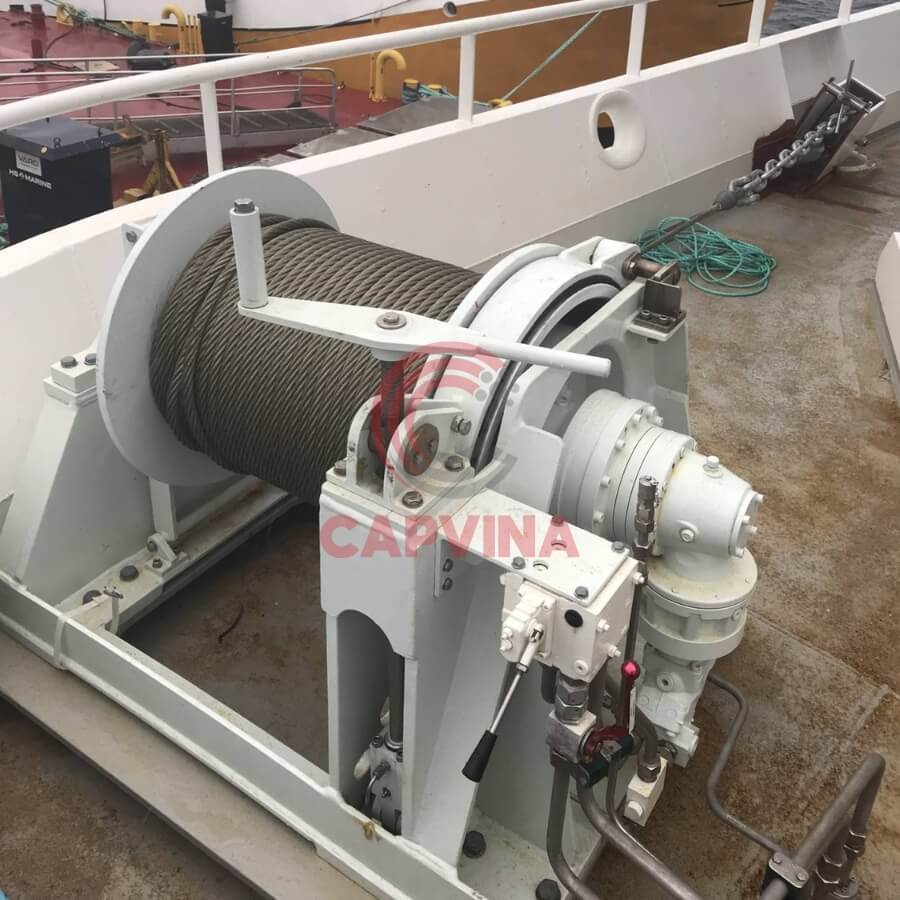

Tời neo ngang

Có cơ cấu truyền động và tang cuốn hoặc bộ phận kéo được bố trí theo phương ngang. Đây là kiểu bố trí phổ biến, thuận tiện cho nhiều vị trí lắp đặt trên tàu và xà lan.

Tời ngang cũng có thể kết hợp với nhiều phương thức truyền động và vật liệu kéo khác nhau.

Ví dụ:

• Tời điện ngang dùng cáp
• Tời thủy lực ngang dùng cáp chống xoắn
• Tời diesel ngang
• Tời ngang sử dụng xích neo

Phân loại theo vật liệu kéo neo

Tùy yêu cầu về lực kéo, điều kiện làm việc và ngân sách, thiết bị có thể sử dụng cáp thép hoặc xích.

Dùng cáp thép 6×36

Cáp thép kết cấu 6×36 có thể được sử dụng cho một số hệ thống kéo nhờ tính linh hoạt và chi phí đầu tư tương đối thấp.

Ưu điểm:

• Giá thành tương đối thấp
• Dễ tìm và thay thế
• Phù hợp với nhiều loại tang cuốn

Tuy nhiên, khi làm việc với tải trọng lớn và chịu tác động kéo, uốn lặp lại trên tang, cáp cần được kiểm tra và bảo dưỡng thường xuyên. Độ bền thực tế phụ thuộc vào tải trọng, đường kính tang, chế độ làm việc và điều kiện sử dụng.

Dùng cáp chống xoắn

Cáp chống xoắn được thiết kế để hạn chế hiện tượng xoay của cáp khi chịu tải, phù hợp với các ứng dụng cần kiểm soát độ xoắn trong quá trình kéo.

Loại cáp này thường có giá cao hơn cáp thép thông thường nhưng có ưu điểm về khả năng hạn chế xoắn trong những điều kiện làm việc phù hợp.

Đặc điểm:

• Hạn chế hiện tượng xoắn khi kéo
• Phù hợp với một số ứng dụng tải và kéo chuyên dụng
• Giá thành thường cao hơn cáp thông thường
• Cần lựa chọn đúng kết cấu và đường kính theo hệ thống tời

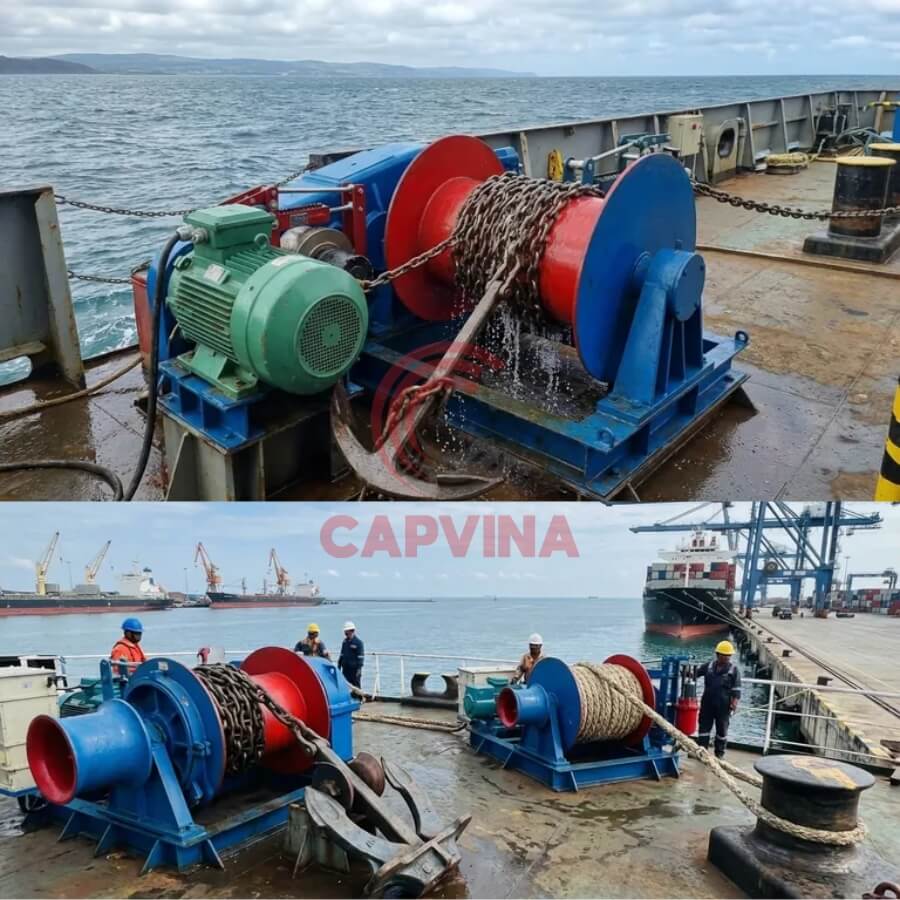

Dùng xích neo

Xích neo là giải pháp có độ bền và khả năng chịu mài mòn tốt, phù hợp với các hệ thống neo chuyên dụng trên tàu thủy và phương tiện hàng hải.

So với nhiều phương án sử dụng cáp, chi phí đầu tư hệ thống xích thường cao hơn do yêu cầu về xích, bánh xích và các bộ phận liên quan.

Ưu điểm:

• Độ bền cao
• Phù hợp với hệ thống neo chuyên dụng
• Khả năng chịu mài mòn tốt trong điều kiện sử dụng phù hợp
• Làm việc với bánh xích neo được thiết kế đúng kích thước mắt xích

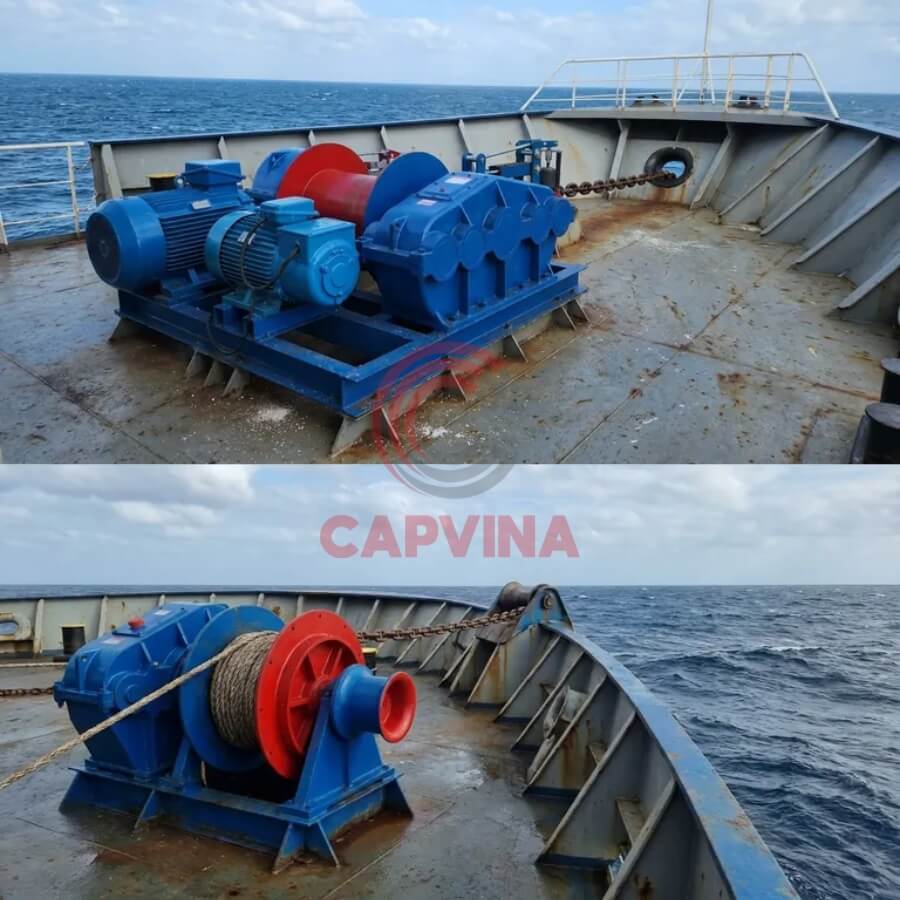

Ứng dụng

Thiết bị được sử dụng trong nhiều hoạt động liên quan đến neo đậu và giữ vị trí của phương tiện hoặc thiết bị trên mặt nước.

Tàu thủy

Tời hỗ trợ quá trình:

• Thả neo
• Thu neo
• Kiểm soát xích hoặc cáp neo

Tùy từng loại tàu, có thể lựa chọn tời điện hoặc thủy lực cùng cấu hình phù hợp.

Xà lan

Tời được sử dụng để hỗ trợ hoạt động neo đậu của xà lan trên sông, khu vực cảng hoặc vùng nước làm việc.

Tàu cá và tàu dịch vụ

Các phương tiện có hệ thống neo phù hợp có thể sử dụng tời để giảm công sức khi vận hành neo.

Công trình và phương tiện hàng hải

Cũng có thể được lựa chọn cho một số hệ thống:

• Tời neo sà lan lan công trình
• Phương tiện dịch vụ
• Thiết bị nổi
• Công trình hoạt động trên sông và biển

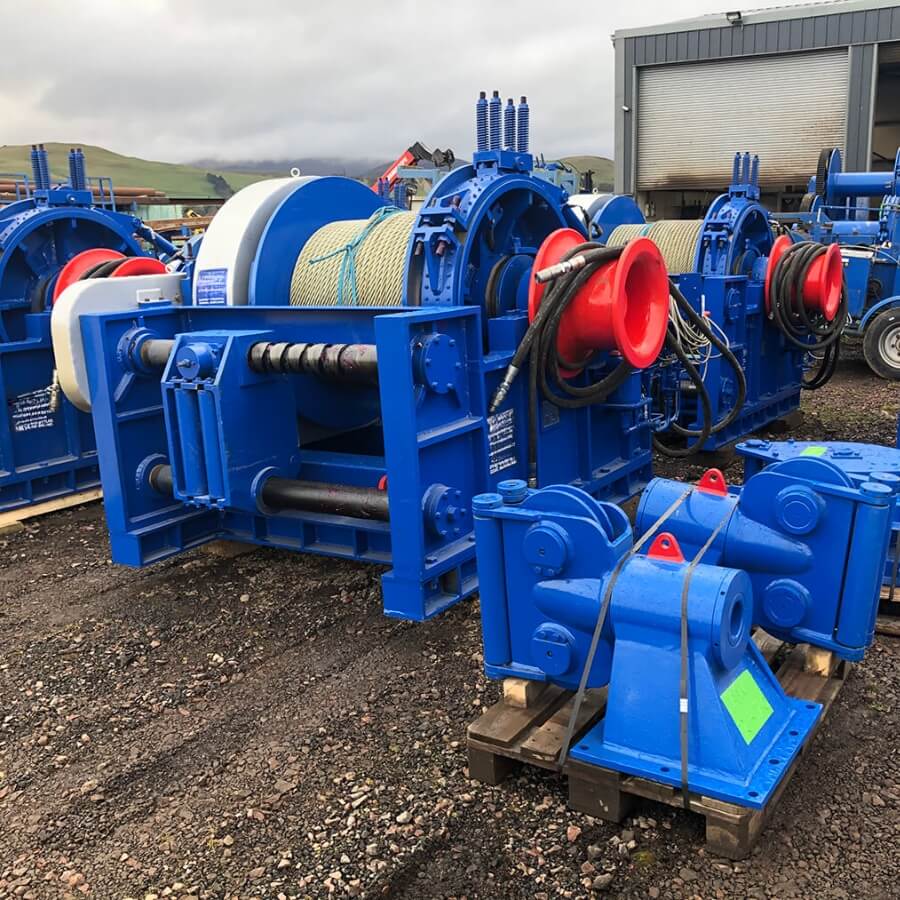

Cách lựa chọn tời neo phù hợp

Để lựa chọn tời neo phù hợp, cần căn cứ vào loại phương tiện, hệ thống neo và điều kiện vận hành thực tế. Một số yếu tố quan trọng gồm:

• Loại phương tiện: Xác định sử dụng cho tàu thủy, xà lan, tàu cá hoặc phương tiện khác.
• Loại vật liệu kéo: Lựa chọn hệ thống dùng cáp thép hoặc xích neo tùy nhu cầu và ngân sách.
• Lực kéo yêu cầu: Chọn thiết bị có lực kéo phù hợp với tải trọng và điều kiện làm việc.
• Nguồn truyền động: Có thể lựa chọn tời điện, tời thủy lực, tời máy nổ/diesel hoặc tời quay tay.
• Kiểu bố trí: Xác định loại tời đứng hoặc tời ngang phù hợp với không gian và vị trí lắp đặt.
• Thông số cáp hoặc xích: Cần xác định đường kính, chiều dài và kết cấu để lựa chọn tang tời hoặc bánh xích phù hợp.
• Điều kiện sử dụng: Xem xét môi trường làm việc, tần suất vận hành và yêu cầu về bảo trì.

CAPVINA cung cấp các cấu hình với nhiều mức lực kéo khác nhau, đáp ứng nhu cầu từ hệ thống neo quy mô nhỏ đến tàu thủy, xà lan và các ứng dụng yêu cầu sức kéo lớn. Khách hàng nên lựa chọn theo thông số kỹ thuật của từng model và điều kiện sử dụng thực tế.
