Cáp giằng nhà xưởng là một trong những giải pháp được dùng phổ biến để giữ ổn định cho hệ khung, hạn chế rung lắc và giúp công trình chịu tốt tải trọng gió. Bài viết dưới đây, CAPVINA tổng hợp những thông tin thực tế nhất để chủ đầu tư, kỹ sư và đơn vị thi công chọn và sử dụng đúng loại cáp.

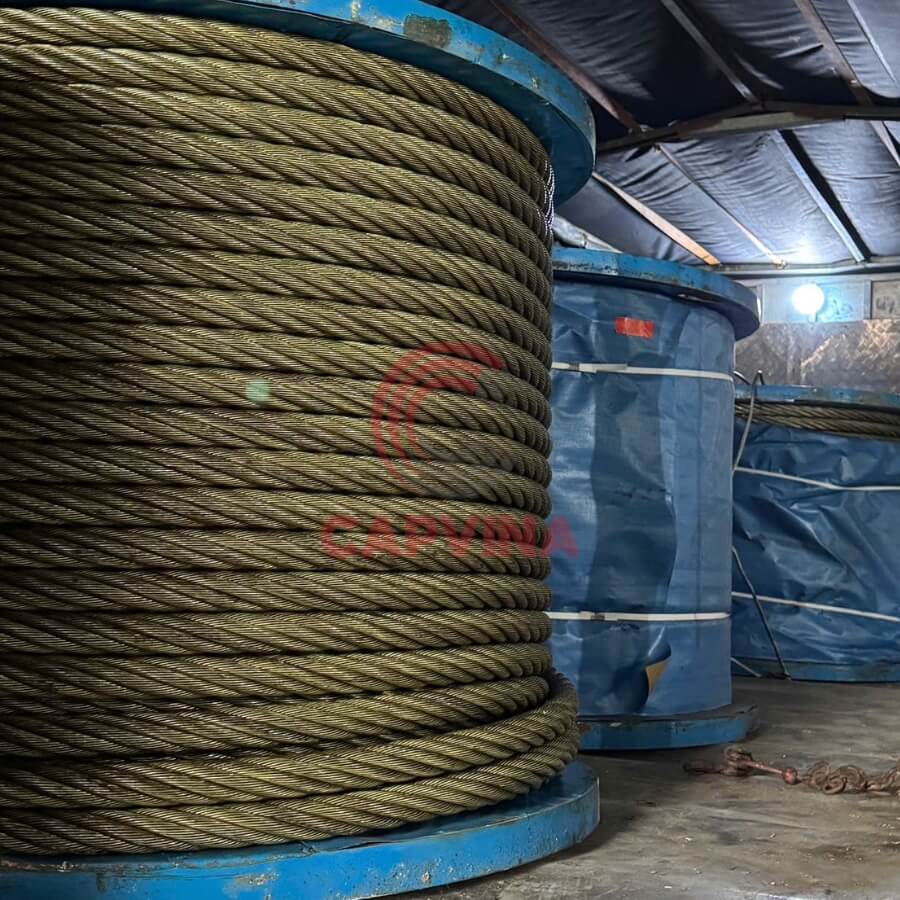

Cáp giằng nhà xưởng là gì?
Cáp giằng nhà xưởng là loại cáp thép được bố trí trong hệ khung để liên kết các cấu kiện với nhau, tạo thành hệ giằng giữ ổn định cho toàn bộ kết cấu. Cáp được bện từ nhiều tao thép nhỏ, nên có độ bền kéo cao, dễ vận chuyển và lắp đặt hơn so với nhiều vật liệu giằng cứng.
Cần lưu ý cáp thép chỉ chịu kéo, không chịu nén. Vì vậy trong sơ đồ giằng, cáp thường được bố trí thành cặp chéo nhau (hình chữ X): khi tải trọng đổi chiều, luôn có một nhánh cáp chịu kéo để giữ ổn định.

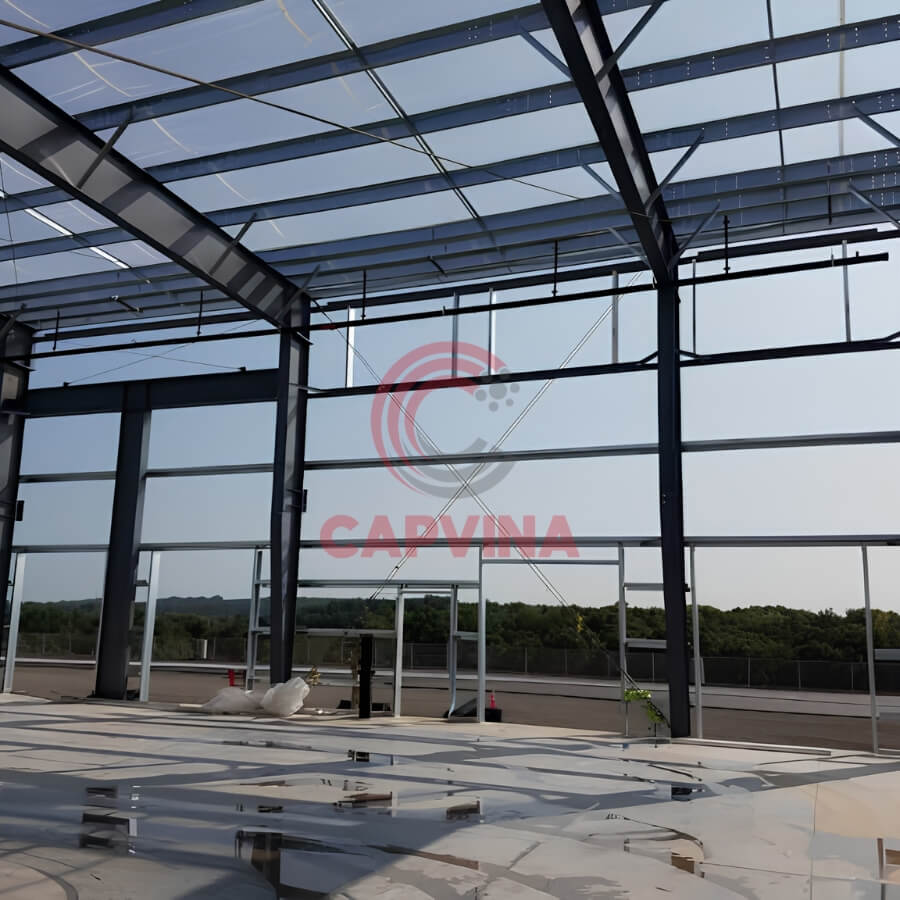

Vai trò của hệ cáp giằng trong nhà xưởng
- Chống lực ngang do gió: nhà xưởng có nhịp lớn, mái nhẹ nên chịu tác động của gió khá rõ. Hệ giằng giúp truyền lực ngang xuống móng.
- Giữ ổn định cho kèo, cột: hạn chế hiện tượng mất ổn định ngoài mặt phẳng của các cấu kiện thanh mảnh.
- Giảm rung lắc, biến dạng: đặc biệt quan trọng với xưởng có cầu trục hoặc máy móc vận hành liên tục.
- Hỗ trợ thi công: giúp cố định khung trong quá trình dựng và căn chỉnh.

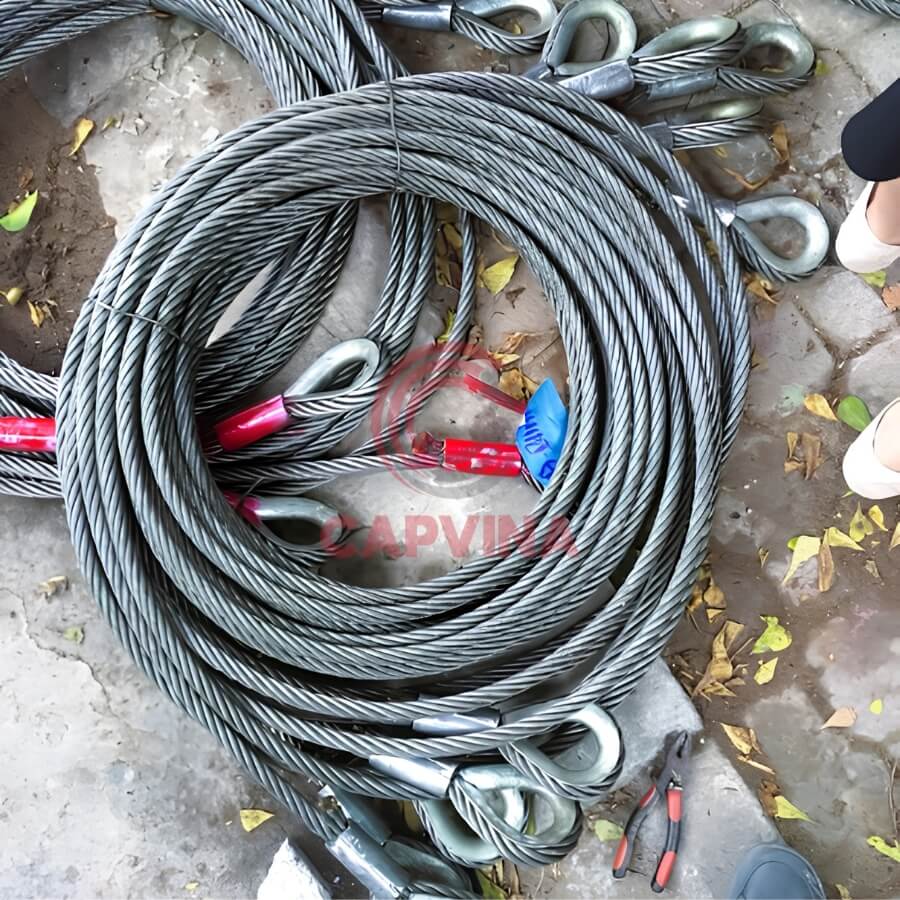

Các loại cáp giằng nhà xưởng phổ biến
Tùy vị trí lắp đặt, cáp giằng được gọi bằng những tên khác nhau. Dưới đây là các nhóm thường gặp:

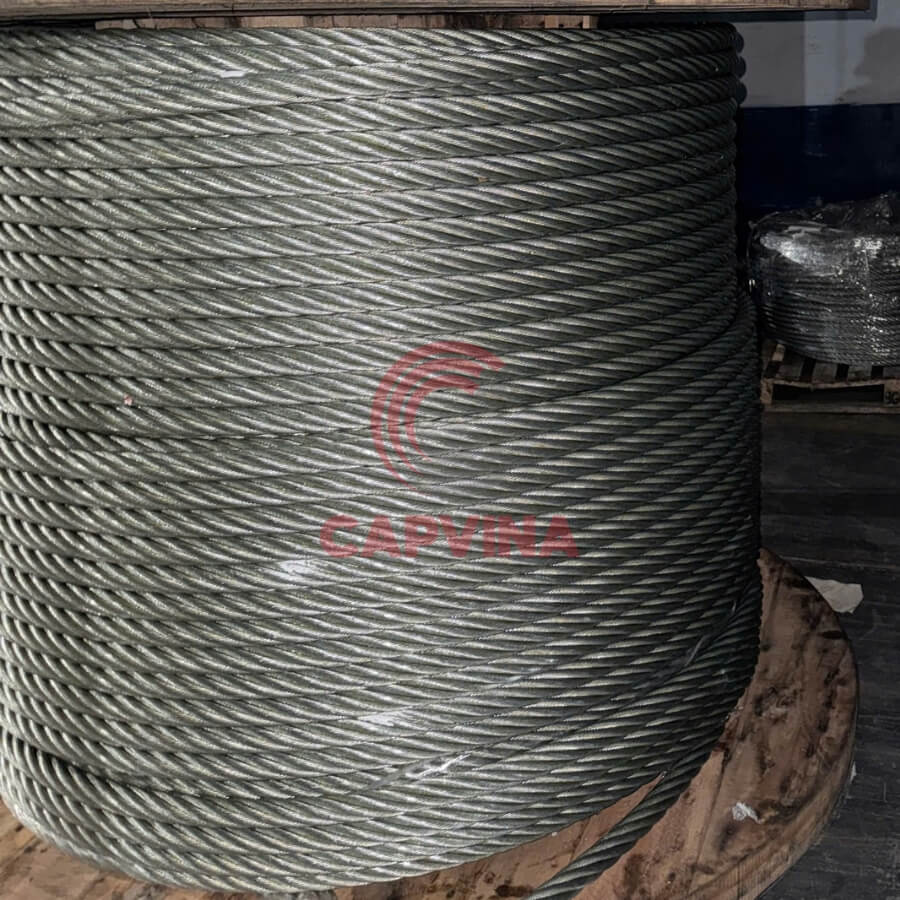

Dây cáp giằng mái và cáp thép neo giằng mái
Dây cáp giằng mái được bố trí trong mặt phẳng mái (giữa các vì kèo) để tạo thành hệ giằng mái, giúp mái làm việc như một tấm cứng chống lực ngang. Cáp thép neo giằng mái là cách gọi nhấn mạnh việc neo hai đầu cáp vào các điểm cố định trên kèo hoặc bản mã, sau đó căng bằng tăng đơ để đạt độ căng thiết kế.
Cáp giằng chéo
Cáp giằng chéo được lắp theo đường chéo giữa hai cột hoặc hai vì kèo liền kề, thường thấy ở hệ giằng tường và giằng mái. Đây là dạng phổ biến nhất vì hiệu quả chống xô ngang cao mà vật liệu nhẹ, thi công nhanh.
Cáp giằng xà gồ
Cáp giằng xà gồ dùng để giữ ổn định cho các thanh xà gồ, hạn chế xà gồ bị xoay hoặc võng theo phương mái dốc. Tùy thiết kế, vị trí này cũng có thể dùng thanh tròn hoặc thép hình, nên cần đối chiếu với bản vẽ trước khi chọn vật liệu.
Cáp thép neo giằng nói chung
Cáp thép neo giằng là cách gọi chung cho các cáp dùng để neo và giữ ổn định kết cấu, gồm cả giằng mái, giằng tường và giằng cột trong nhà xưởng, kho bãi, nhà thép tiền chế.

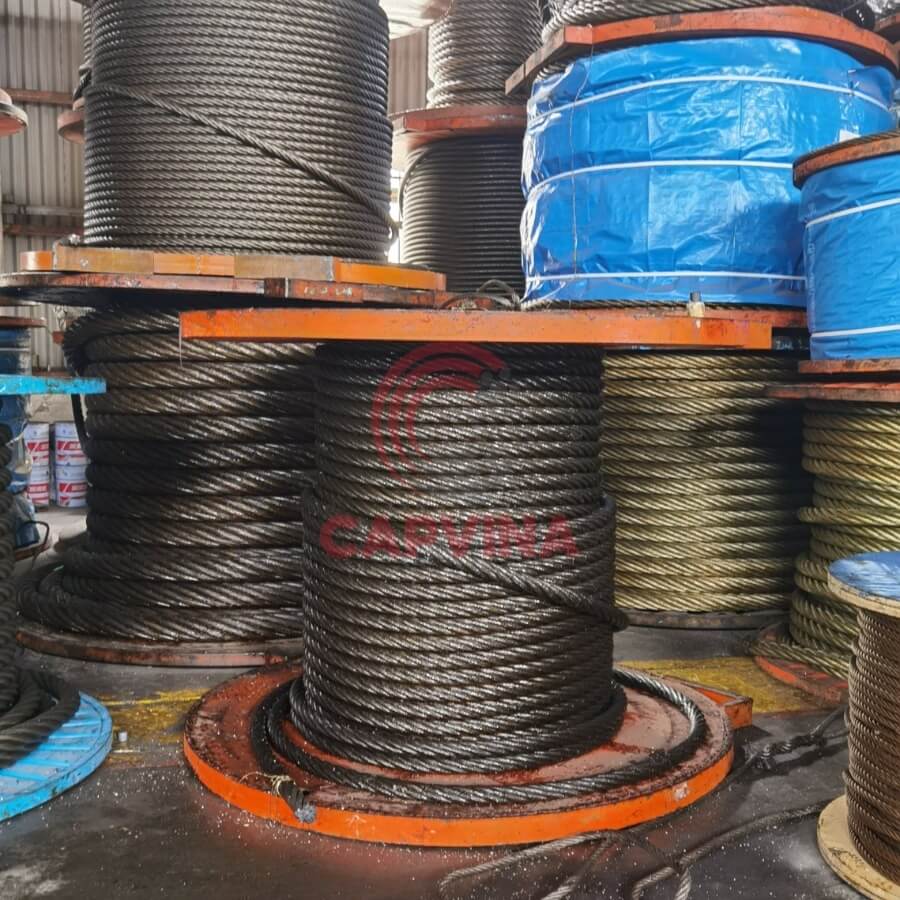

Vật liệu và cấu tạo thường gặp
- Cáp thép mạ kẽm: phổ biến nhất cho nhà xưởng nhờ khả năng chống gỉ tốt, phù hợp môi trường ngoài trời, độ ẩm cao.
- Cáp thép bọc nhựa (PVC): tăng thêm lớp bảo vệ, thẩm mỹ hơn, thích hợp khu vực ẩm hoặc có hóa chất nhẹ.
- Cáp inox: dùng cho môi trường ăn mòn mạnh, chi phí cao hơn.
- Cấu tạo bện: các dạng thường gặp như 6×7, 6×19, 7×19. Cáp có nhiều sợi nhỏ mềm dẻo hơn, cáp ít sợi cứng hơn và chịu mài mòn tốt hơn.
Cáp chất lượng nên được sản xuất theo các tiêu chuẩn phổ biến về cáp thép như ISO 2408 hoặc EN 12385, kèm chứng chỉ xuất xưởng (CO, CQ) từ nhà cung cấp.
Dây cáp giằng mái cần chọn theo những tiêu chí nào?
Không nên lựa chọn dây cáp giằng mái chỉ dựa trên giá bán hoặc đường kính cáp. Một số tiêu chí quan trọng cần được kiểm tra gồm:
Đường kính và tải trọng làm việc
Đường kính lớn hơn thường không đồng nghĩa với việc có thể sử dụng tùy ý cho mọi vị trí. Cần căn cứ vào lực kéo thiết kế và khả năng chịu lực của toàn bộ cụm liên kết.
Cấu trúc cáp
Hai loại cáp cùng đường kính nhưng khác cấu trúc có thể có đặc tính chịu lực, độ mềm và khả năng làm việc khác nhau. Vì vậy, cần xác định đúng cấu trúc theo yêu cầu thiết kế.
Khả năng chống ăn mòn
Nhà xưởng trong môi trường thông thường có thể sử dụng cáp mạ kẽm phù hợp. Đối với khu vực có độ ẩm cao, ven biển hoặc hóa chất, cần xem xét giải pháp bảo vệ phù hợp hơn.
Phụ kiện liên kết
Cáp chỉ phát huy khả năng chịu lực khi hệ thống liên kết được thiết kế và lắp đặt đúng. Tăng đơ, khóa cáp, ma ní, bản mã và điểm neo phải tương thích với tải trọng của hệ thống.
Hồ sơ sản phẩm
Đối với công trình yêu cầu kiểm soát chất lượng, nên kiểm tra thông tin về xuất xứ, quy cách, chứng từ chất lượng và các tài liệu kỹ thuật liên quan trước khi đưa vật tư vào sử dụng.
Những sai sót thường gặp khi lắp đặt cáp giằng nhà xưởng
Một số vấn đề có thể ảnh hưởng đến hiệu quả làm việc của hệ giằng nếu không được kiểm soát trong quá trình thi công.
Cáp bị chùng quá mức: Khi lực căng không phù hợp, hệ giằng có thể không phát huy đúng chức năng thiết kế.
Căng cáp quá mức: Lực căng lớn không phải lúc nào cũng tốt. Việc kéo quá căng có thể tạo ra lực không mong muốn lên các cấu kiện liên kết.
Dùng phụ kiện không phù hợp: Khóa cáp, tăng đơ hoặc ma ní có tải trọng không tương thích có thể trở thành điểm yếu của toàn bộ hệ thống.
Bố trí sai điểm neo: Điểm neo phải phù hợp với bản vẽ kết cấu. Việc tự ý thay đổi vị trí neo có thể làm thay đổi đường truyền lực.
Không kiểm tra sau thời gian sử dụng: Cáp ngoài trời có thể chịu ảnh hưởng của mưa, nắng, độ ẩm và môi trường ăn mòn. Vì vậy, cần kiểm tra định kỳ tình trạng cáp và phụ kiện.
Cách lựa chọn cáp giằng phù hợp cho từng công trình
Một quy trình lựa chọn vật tư hợp lý nên bắt đầu từ bản vẽ kết cấu, sau đó xác định vị trí sử dụng, tải trọng và điều kiện môi trường.
Có thể tham khảo trình tự:
Bước 1: Xác định vị trí cần giằng như mái, cột, xà gồ hoặc đầu hồi.
Bước 2: Kiểm tra đường kính, cấu trúc và cấp bền cáp theo hồ sơ thiết kế.
Bước 3: Xác định loại bề mặt bảo vệ phù hợp với môi trường.
Bước 4: Chọn tăng đơ, khóa cáp, ma ní và các chi tiết liên kết đồng bộ.
Bước 5: Kiểm tra vật tư trước khi đưa vào thi công.
Bước 6: Lắp đặt, căn chỉnh và kiểm tra lực căng theo yêu cầu kỹ thuật.
Quy trình này giúp hạn chế tình trạng chọn cáp theo cảm tính hoặc chỉ dựa trên đường kính mà bỏ qua các yếu tố quan trọng khác.
Địa chỉ cung cấp cáp giằng nhà xưởng theo yêu cầu công trình
CAPVINA nhận cung cấp cáp giằng nhà xưởng theo yêu cầu công trình, gồm cáp thép neo giằng mái, cáp giằng xà gồ, cáp giằng chéo, dây cáp giằng mái cùng phụ kiện đồng bộ như tăng đơ, khóa cáp, ắc xiết.
- Cáp được gia công theo yêu cầu. Cắt đúng chiều dài, làm đầu cáp và lắp phụ kiện theo bản vẽ, giúp thi công nhanh và hạn chế sai sót tại công trường.
- Đa dạng chủng loại. Cáp thép mạ kẽm, cáp bọc nhựa, cáp inox với nhiều đường kính và kiểu bện, phù hợp từng môi trường sử dụng.
- Tư vấn bám sát thiết kế. Đội ngũ đối chiếu yêu cầu của kỹ sư kết cấu để đề xuất loại cáp và phụ kiện phù hợp, không tự ý thay đổi thông số.
- Chất lượng rõ ràng. Sản phẩm có nguồn gốc minh bạch, kèm chứng chỉ xuất xưởng (CO, CQ) theo yêu cầu của chủ đầu tư hoặc đơn vị giám sát.
- Phụ kiện đồng bộ. Cung cấp trọn bộ cáp và phụ kiện, tránh tình trạng cáp tốt nhưng phụ kiện yếu làm giảm độ an toàn của cả hệ giằng.
- Báo giá minh bạch, giao hàng đúng tiến độ.
- Hỗ trợ sau bán hàng.
